Mảnh tiện RCMT1204

Mảnh Tiện RCMT1204 Là Gì?

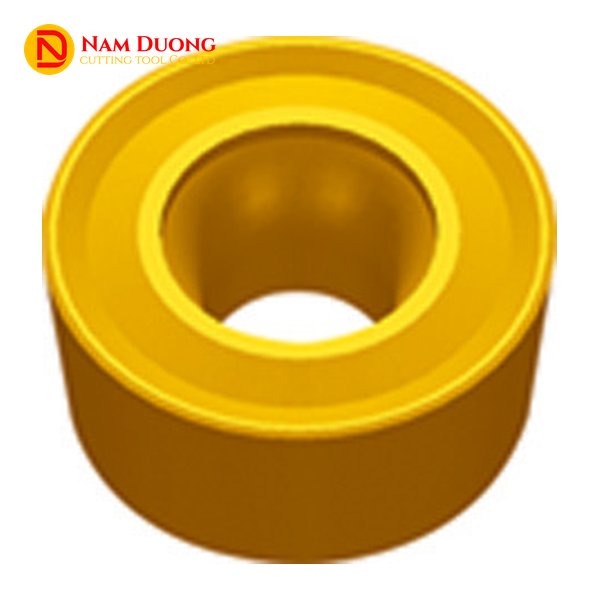

Mảnh tiện RCMT1204 là mảnh dao tiện hình tròn (round insert) dạng mặt dương, góc thoát mặt sau 7 độ, nhập khẩu chính hãng ZCC.CT và phân phối bởi Nam Dương. Ký hiệu RC đứng cho round — hình tròn — và khác về bản chất hình học so với các mảnh có góc mũi: DNMG hay SNMG là mảnh âm hình thoi hoặc vuông, còn SCMT, TCMT, CCMT là mảnh dương nhưng vẫn có góc mũi xác định. Mảnh tròn không có mũi dao theo nghĩa thông thường — toàn bộ đường bao của nó là một cung tròn liên tục.

Bạn dùng RCMT1204MO — mã đầy đủ của cỡ 1204 trong họ mảnh tiện tròn RC — để tiện các biên dạng cong, mặt tựa tròn và những nguyên công cần một lưỡi cắt chịu được nhiều hướng lực nhờ toàn bộ chu vi đều tham gia cắt. RCMT1204MO thuộc nhóm mảnh tiện tròn nói chung — bạn xem thêm đặc điểm chung của dòng mảnh tiện tròn (R) tại trang mảnh tiện tròn R trước khi đi vào từng cỡ cụ thể.

Điểm khác biệt lớn của mảnh tròn so với các mảnh có góc mũi nằm ở chỗ nó không có mũi dao theo nghĩa thông thường — điều này quyết định cả cách đọc mã cỡ lẫn cách chọn dùng, trình bày ngay sau đây.

Vì Sao Mảnh Tròn Không Có Mũi Dao — Bán Kính Mảnh Quyết Định Độ Bền Lưỡi Cắt

Mảnh tiện RCMT1204 không có mũi dao theo nghĩa thông thường vì toàn bộ đường bao của nó là một cung tròn liên tục, và với cỡ 1204, bán kính đó chính là bán kính mảnh — 6mm. Ở các mảnh có góc như hình thoi hay hình vuông, mũi dao là điểm giao giữa hai cạnh, còn bán kính mũi chỉ là một cung nhỏ bo tại điểm giao đó. Với mảnh tròn, không có điểm giao nào cả — cả chu vi 12mm đường kính đều là lưỡi cắt, nên bán kính “mũi” chính là bán kính của toàn mảnh.

Bán kính lớn này phân bố lực cắt trên một biên dạng cong dài thay vì tập trung tại một điểm hẹp như mảnh có góc mũi nhỏ. Nhờ vậy, RCMT1204MO chịu được nhiều hướng lực cắt hơn và ít sứt mũi khi biên dạng gia công đổi hướng liên tục. Ở đầu kia của phổ hình học mảnh tiện là mảnh hình thoi VNMG1604 — góc mũi nhọn, đối cực với RC về độ bền mũi nhưng đổi lại tiếp cận được các góc hẹp mà mảnh tròn không vào được.

Với những con số kích thước cụ thể như vậy, bước tiếp theo là đọc đúng mã RCMT1204MO để không nhầm sang cỡ hoặc ký hiệu khác trong họ mảnh tiện tròn.

Thông Số Kích Thước Và Cách Đọc Ký Hiệu RCMT1204MO

RCMT1204MO có chiều dài cạnh L 12mm, đường kính vòng nội tiếp (Ø I.C) cũng 12mm, độ dày 4,76mm và lỗ tâm ød 4,4mm.

Với mảnh tròn, hai số đầu của mã cỡ mang ý nghĩa khác các họ mảnh có góc mũi. “RC” mô tả hình dạng — mảnh tròn; “12” là mã kích cỡ, ứng trực tiếp với L bằng Ø I.C bằng 12mm; “04” là mã chiều dày, ứng với S 4,76mm; “MO” ở cuối là ký hiệu chuẩn của họ RC, không phân nhóm rãnh bẻ phoi riêng như DF hay PM ở các họ mảnh có góc — phần này trình bày rõ hơn ở mục nhóm rãnh bẻ phoi bên dưới.

Bạn cần lưu ý một khác biệt quan trọng khi đọc mã: RCMT1204MO không có cặp số bán kính mũi ở cuối mã như DNMG1504 hay TNMG2204, vì bán kính chính là bán kính mảnh — đã nói ở mục trên. Nếu bạn quen tra cứu theo công thức “hai số cuối là mã bán kính mũi” của các mảnh có góc, công thức đó không áp dụng cho họ RC.

Cùng cỡ số 1204 này, catalogue ZCC.CT còn ghi thêm hai mã khác với ký hiệu ISO khác nhau — RCGT1204MO và RCMX1204MO — và điều đáng chú ý là cả ba đều trùng khít về kích thước.

RCMT1204MO, RCGT1204MO Và RCMX1204MO Khác Nhau Ở Đâu?

RCGT1204MO, RCMT1204MO và RCMX1204MO có chung 4 số đo — L 12mm, Ø I.C 12mm, độ dày 4,76mm, ød 4,4mm — khác nhau ở ký hiệu ISO, không phải ở kích thước.

Khác biệt nằm ở chữ cái thứ 3 và 4 của mã — GT, MT hoặc MX — quyết định dung sai và kiểu lỗ, mặt kẹp của mảnh, không quyết định kích thước bao. Catalogue ZCC.CT có bảng giải mã riêng cho từng chữ cái này; khi cần xác định đúng dung sai hoặc mặt kẹp trước khi đặt hàng, bạn nên tra thêm bảng mã đó hoặc liên hệ đội ngũ kỹ thuật Nam Dương để được đối chiếu.

Ngoài 3 mã tròn cùng cỡ 1204 này, catalogue còn dùng số 1204 cho một số họ mảnh dao khác có hình dạng hoàn toàn khác, dễ gây nhầm lẫn khi tra cứu nếu bạn chỉ nhớ mỗi con số. Nếu chi tiết cần mảnh có góc mũi thay vì mảnh tròn, bạn có thể tham khảo thêm mảnh tiện vuông SCMT1204 — cùng cỡ số 1204 nhưng khác hình dạng. Khi cần mặt kẹp âm thay vì dương, mảnh hình thoi DNMG1504 là hướng tra cứu tiếp theo — tên gọi mang số 1504 chứ không phải 1204, khác cả cỡ lẫn hình dạng.

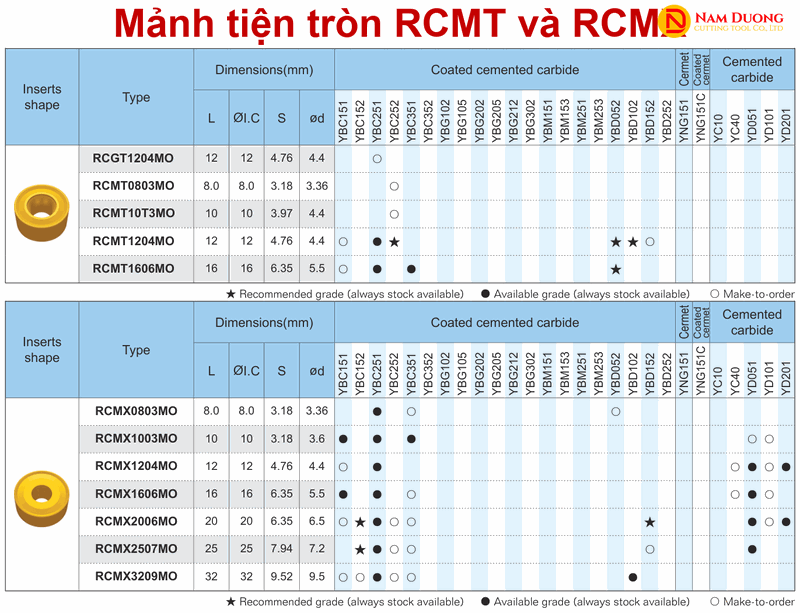

Bảng Kích Thước Đầy Đủ Họ Mảnh Tiện Tròn RCMT, RCGT Và RCMX ZCC.CT

Ngoài cỡ 1204, họ mảnh tiện tròn ZCC.CT còn trải dài từ 8mm tới 32mm đường kính, chia thành hai nhóm ký hiệu chính: RCMT, RCGT và RCMX.

Nhóm RCMT, RCGT gồm 5 mã trên 4 cỡ:

Nhóm RCMX phủ dải rộng hơn, 7 mã trên 7 cỡ, từ 8mm đến 32mm:

Bạn thấy RCMT1204MO nằm giữa dải kích thước của họ: mở đầu dải là RCMT0803MO ở cỡ 8mm, khép dải phía nhóm RCMT, RCGT là RCMT1606MO ở cỡ 16mm. Con số 5 mã nhưng chỉ 4 cỡ phân biệt (8,0 · 10 · 12 · 16mm) là vì cỡ 12 có tới hai mã dùng chung một bộ kích thước — RCGT1204MO và RCMT1204MO.

Ngoài hai nhóm chính này, catalogue còn ghi một biến thể riêng cho gia công nhôm:

Mã RCGX0803MO-LH ghi rõ “For Al machining” — dùng cho gia công nhôm — và trong hai tờ catalogue đã đọc, biến thể LH chỉ xuất hiện ở đúng cỡ 8,0mm.

Một điểm khác biệt của họ mảnh tròn so với các mảnh có góc mũi là cách chia nhóm rãnh bẻ phoi cũng đơn giản hơn nhiều.

Nhóm Rãnh Bẻ Phoi Của Mảnh Tiện Tròn RC — MO Là Chuẩn, LH Là Biến Thể Cho Nhôm

So với các họ mảnh có góc mũi, mảnh tiện tròn RC gần như không phân nhóm rãnh bẻ phoi: trong toàn bộ 2 tờ catalogue đã đọc, chỉ có một biến thể mang ký hiệu chữ riêng.

Khác hẳn họ DNMG có tới 6 nhóm rãnh bẻ phoi, mọi mã tiêu chuẩn của họ RC — từ RCMT0803MO đến RCMX3209MO — đều mang đuôi MO, không kèm ký hiệu nhóm rãnh riêng. Ngoại lệ chỉ xuất hiện ở nhóm LH, đúng ở mã RCGX0803MO-LH, ghi rõ dùng cho gia công nhôm, cỡ 8,0mm.

Trong 2 tờ catalogue đã đọc, LH là nhóm rãnh bẻ phoi mang ký hiệu chữ ở họ RC — mọi mã còn lại đều đuôi MO.

Hệ quả với bạn khi chọn RCMT1204MO: bạn không cần cân nhắc nhiều biến thể rãnh bẻ phoi như khi chọn các họ mảnh có góc mũi — đây là điểm khác cách chọn so với những mã có góc đã có ở trang khác. Xem thêm các nhóm rãnh bẻ phoi đa dạng hơn của những dòng mảnh tiện có góc mũi tại danh mục Chip tiện.

Nếu nhóm rãnh bẻ phoi không phải yếu tố phân biệt chính của họ RC, thì yếu tố quyết định lựa chọn lại nằm ở grade — lớp phủ mảnh dao.

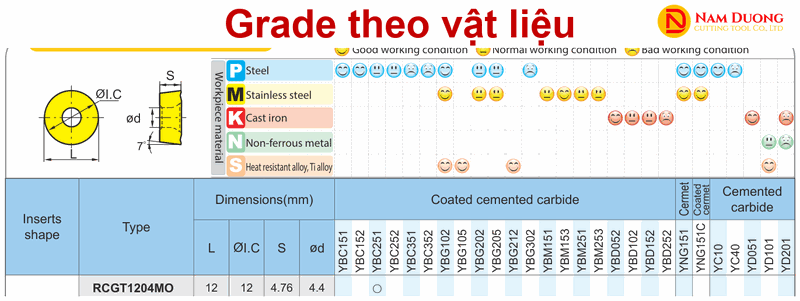

Ma Trận Grade RCMT1204MO — Cỡ 1204 Phủ Được Cả Thép Và Gang

Trên bảng ma trận grade của nhóm RCMT, RCGT, RCMT1204MO có 3 grade được hãng đánh dấu khuyến nghị (★) — nhiều hơn các cỡ khác cùng nhóm trong 2 tờ catalogue đã đọc.

RCMT1204MO có 3 grade ★: YBC252 thuộc nhóm P dùng cho thép, còn YBD052 và YBD102 thuộc nhóm K dùng cho gang. Con số này cao hơn hẳn các cỡ khác trong cùng nhóm — RCGT1204MO không có grade ★ nào; RCMT0803MO và RCMT10T3MO cũng không có ★; RCMT1606MO chỉ có 1 grade ★ là YBD052.

Nghĩa là cỡ 1204 được hãng khuyến nghị dùng cho phạm vi vật liệu rộng — cả nhóm P lẫn nhóm K — trong khi các cỡ nhỏ hơn hoặc lớn hơn trong cùng nhóm bị giới hạn hơn hoặc phải đặt làm theo yêu cầu.

Đối chiếu RCMX1204MO cùng cỡ, mã này không có grade ★ nào, nghiêng về carbide không phủ — YD051 và YD201 đều ở dạng ● có sẵn thay vì ★ khuyến nghị.

Ba grade khuyến nghị đó chia theo hai nhóm vật liệu khác nhau — bước tiếp theo là xác định grade nào dùng cho thép, grade nào dùng cho gang.

Chọn Grade Theo Vật Liệu Gia Công: Thép Hay Gang?

Theo ma trận grade của catalogue ZCC.CT, RCMT1204MO có grade khuyến nghị riêng cho từng nhóm vật liệu: YBC252 cho thép, YBD052 và YBD102 cho gang.

Cách đọc bảng này bắt nguồn từ việc gióng grade ★, ● lên ma trận mặt cười ở đầu trang catalogue rồi gióng ngang sang nhóm vật liệu tương ứng. Dòng YBC — như YBC151, YBC251, YBC252 — thuộc nhóm P dùng cho thép; dòng YBD — như YBD052, YBD102, YBD152 — thuộc nhóm K dùng cho gang; còn các mã YD051, YD101, YD201, YC40 nằm ở cụm carbide không phủ.

Với RCMT1204MO cụ thể, bạn chọn YBC252 khi gia công thép, chọn YBD052 hoặc YBD102 khi gia công gang. Đây là grade khuyến nghị theo catalogue của hãng — Nam Dương xác nhận tình trạng hàng thực tế khi bạn liên hệ báo giá.

Những con số grade này gắn liền với dải tốc độ cắt và lượng chạy dao khuyến nghị của hãng — cụ thể ra sao khi áp dụng vào một ca tiện thép thực tế?

Ứng Dụng Thực Tế: Lượng Chạy Dao Khi Tiện Thép Với Grade YBC252

Với grade YBC252 — grade khuyến nghị của RCMT1204MO cho thép — catalogue ZCC.CT ghi lượng chạy dao khuyến nghị 0,1–0,8 mm/vòng.

Đây là số của nhà sản xuất cho điều kiện chuẩn. Thực tế lượng chạy dao còn phụ thuộc máy, độ cứng vững của hệ thống gá kẹp và dung dịch trơn nguội tại xưởng của bạn — bạn nên bắt đầu từ giữa dải rồi điều chỉnh theo tình trạng phoi và độ rung thực tế.

Bên cạnh lượng chạy dao, catalogue cũng ghi dải tốc độ cắt Vc (m/phút) cho một số vật liệu thép tiêu biểu khi dùng grade YBC252:

Dải tốc độ này ghi theo kiểu cao–thấp: đầu dải (480, 460, 400, 250 m/phút) áp dụng cho lớp cắt mỏng hoặc gia công tinh, cuối dải (240, 230, 200, 140 m/phút) áp dụng cho cắt thô hoặc lớp cắt nặng. Bạn để ý độ cứng vật liệu (HB) không phải yếu tố quyết định toàn bộ dải Vc: ở cùng HB 180, thép hợp kim ủ có dải 400–200 m/phút, còn thép đúc không hợp kim chỉ 250–140 m/phút — dạng vật liệu đúc hay cán cũng ảnh hưởng tới dải tốc độ khuyến nghị, không chỉ riêng độ cứng.

Đội ngũ kỹ thuật Nam Dương tư vấn điều chỉnh thông số này theo máy và điều kiện gia công thực tế của xưởng bạn.

Sau khi đã chọn đúng grade và biết dải chạy dao khuyến nghị, bước cuối để mảnh dao hoạt động ổn định là chọn đúng cán dao lắp mảnh.

Cán Dao Lắp Mảnh Tiện RCMT1204MO

RCMT1204MO lắp được trên 2 dòng cán dao tiện ngoài theo mục “Applicable tool” của catalogue ZCC.CT:

• SRDCN
• SRGCR/L

Catalogue chỉ liệt kê tên 2 dòng cán này tại trang thông số của họ RC; góc nghiêng và ký hiệu tay trái hay tay phải đầy đủ của từng dòng cán nằm ở trang catalogue riêng cho cán dao. Bạn xem chi tiết cán dao tiện ngoài SRDCN đang phân phối chính hãng tại Nam Dương, hoặc tham khảo dòng cán SRGCR/L cho kiểu gá kẹp khác.

Trước khi đặt hàng, bạn nên đối chiếu lỗ tâm ød 4,4mm của RCMT1204MO với vít khóa đi kèm cán dao để đảm bảo lắp vừa — đội ngũ kỹ thuật Nam Dương hỗ trợ kiểm tra khi báo giá.

Để hình dung rõ hơn về mã ký hiệu và cách chọn RCMT1204 trong thực tế, dưới đây là một số câu hỏi khách hàng thường đặt ra.

Câu Hỏi Thường Gặp Về Mảnh Tiện RCMT1204

Dưới đây là những câu hỏi khách hàng thường đặt ra với đội ngũ kỹ thuật Nam Dương khi tìm hiểu mảnh tiện RCMT1204.

Ký Hiệu RCMT1204MO Nghĩa Là Gì?

RC là mảnh tròn, 12 là mã kích cỡ ứng với đường kính mảnh 12mm, 04 là mã chiều dày ứng với 4,76mm, và MO là ký hiệu chuẩn của họ RC. Khác với các mã mảnh có góc mũi, RCMT1204MO không phân nhóm rãnh bẻ phoi riêng bằng chữ cái ở đuôi mã — MO xuất hiện ở hầu hết mọi cỡ trong họ RC, chỉ trừ biến thể LH dùng cho gia công nhôm.

RCMT1204MO Có Bán Kính Mũi 0,4mm, 0,8mm Hoặc 1,2mm Như Một Số Mảnh Tiện Khác Không?

Không. Mảnh tròn không có cặp số bán kính mũi ở cuối mã vì toàn bộ chu vi dùng chung một bán kính — với cỡ 1204, bán kính đó là 6mm, bằng một nửa L 12mm. Cách tra bán kính mũi theo hai số cuối chỉ áp dụng cho các mảnh có góc mũi xác định.

Mảnh Tiện Tròn RC Có Mấy Nhóm Rãnh Bẻ Phoi?

Trong 2 tờ catalogue đã đọc, họ RC chỉ có 2 dạng ký hiệu đuôi mã. Đuôi MO, không kèm ký hiệu nhóm rãnh riêng, dùng cho hầu hết các mã; đuôi LH, chỉ ở mã RCGX0803MO-LH, dùng cho gia công nhôm.

RCMT1204MO Khác RCMX1204MO Ở Điểm Nào?

Hai mã cùng kích thước (L 12mm, Ø I.C 12mm, dày 4,76mm, ød 4,4mm) nhưng khác nhau ở grade khuyến nghị. RCMT1204MO có 3 grade ★ — YBC252 cho thép, YBD052 và YBD102 cho gang — còn RCMX1204MO không có grade ★ nào, nghiêng về carbide không phủ với YD051 và YD201 ở dạng ● có sẵn.

Nếu chưa chắc nên chọn RCMT1204MO hay RCMX1204MO, và cỡ nào hợp với ổ gá cán dao đang có, hãy mô tả vật liệu cùng nguyên công cho đội kỹ thuật Nam Dương để được tư vấn.

Mua Mảnh Tiện RCMT1204MO Chính Hãng ZCC.CT Tại Nam Dương

Nam Dương phân phối trực tiếp mảnh tiện RCMT1204 và toàn bộ họ mảnh tiện tròn RC — gồm RCGT và RCMX — nhập khẩu chính hãng từ ZCC.CT. Công ty hoạt động từ 2011, tương đương 15 năm kinh nghiệm phân phối dụng cụ cắt kim loại ZCC.CT tại Việt Nam tính đến 2026.

Đội ngũ kỹ thuật của Nam Dương tư vấn chọn đúng grade — YBC252 cho thép hay YBD052, YBD102 cho gang — và cán dao SRDCN hoặc SRGCR/L phù hợp trước khi báo giá. Nam Dương không khẳng định RCMT1204MO luôn có sẵn tại kho công ty, vì ký hiệu ★ và ● trong catalogue là kho của hãng ZCC.CT, không phải kho Nam Dương; đội ngũ kỹ thuật xác nhận tình trạng hàng thực tế khi bạn liên hệ.
