Phụ kiện máy mài là các đồ gá và thiết bị hỗ trợ dùng để giữ phôi, tạo góc nghiêng và bảo trì đá mài trên máy mài, gồm sáu nhóm chính: bàn từ máy mài, ê tô máy mài và ê tô tạo góc nghiêng, dụng cụ mài chốt và sửa đá mài, đồ gá mài vô tâm, bàn/mâm tạo góc nghiêng chính xác (sine) và thiết bị kiểm tra-phụ trợ. Nam Dương Tool phân phối chính hãng phụ kiện máy mài VERTEX (Đài Loan) từ năm 2011, danh mục hiện có 166 mã sản phẩm để bạn chọn đúng loại phù hợp với máy và phôi đang gia công, giao hàng toàn quốc kèm tư vấn kỹ thuật theo máy, theo phôi. Trong đó, bàn từ máy mài là phụ kiện nền tảng cho công đoạn mài phẳng, quyết định cách phôi được giữ cố định trên bàn máy.
Bàn Từ Máy Mài
Bàn từ máy mài dùng lực từ để giữ chặt phôi thép trực tiếp trên bàn máy khi mài phẳng, không cần kẹp cơ khí như ê tô, giúp bạn gá đặt nhanh và mài được toàn bộ bề mặt phôi mà không bị cấn vật kẹp. Vì không có gọng kẹp che khuất cạnh phôi, bạn tận dụng được diện tích bàn máy nhiều hơn so với dùng ê tô truyền thống. Bàn từ máy mài dùng chung nguyên lý cho cả máy mài phẳng và máy phay, nên bạn có thể tận dụng cùng một bàn từ cho cả hai loại máy nếu kích thước phù hợp.
Với các phôi có hình dạng phức tạp hơn hoặc cần kẹp chắc để mài theo góc nghiêng, ê tô máy mài là lựa chọn phù hợp hơn bàn từ.
Ê Tô Máy Mài & Ê Tô Tạo Góc Nghiêng
Ê tô máy mài gồm các dòng kẹp phôi tiêu chuẩn VMV, VDV, VC, V-VE và các dòng ê tô/bàn tạo góc nghiêng chính xác SVB, SVD, SVC-100, SVL-50, SVS-100 (nghiêng 2 chiều), cùng ê tô mini cho phôi nhỏ. Đây là hàng chính hãng VERTEX:
- Ê tô mài VMV, VDV, VC, V-VE: thân thấp, không cản đường di chuyển đá mài, kẹp phôi khi mài phẳng hoặc mài profile với độ chính xác cao.
- Ê tô tạo góc nghiêng SVB: nghiêng góc cố định theo thang chia độ, mài bề mặt côn hoặc vát góc lặp lại chính xác. Cùng dòng còn có SVD, SVC-100, SVL-50.
- SVS-100: nghiêng được 2 chiều (2 trục), mài được các góc phức tạp hơn ê tô nghiêng 1 chiều.
- Ê tô mini: kích thước nhỏ gọn, phù hợp phôi nhỏ hoặc bàn máy mài diện tích gá hạn chế.
Đá mài và chốt định vị trên đồ gá cũng cần mài lại hoặc sửa biên dạng định kỳ bằng dụng cụ mài chốt và sửa đá mài.
Dụng Cụ Mài Chốt & Sửa Đá Mài
Dụng cụ mài chốt và sửa đá mài dùng để phục hồi các chốt định vị, đột dập bị mòn và sửa (dressing) lại biên dạng đá mài khi đá mòn không đều, gồm dòng cơ bản V-PB và dòng V-PS với ba biến thể: V-PS-80J đế cố định dùng mài lại chốt định vị hoặc đột dập bị mòn, V-PS-80JS đế nghiêng mài được góc côn trên đầu chốt hoặc đột, và V-PS-80M gắn mô tơ chủ động quay chi tiết khi mài, tăng độ đều bề mặt. Cả ba biến thể kẹp phôi bằng collet ER32S hoặc ER40S, thay đổi được nhiều đường kính chốt.
Một số nguyên công mài trụ ngoài còn cần đồ gá riêng để mài mà không dùng chống tâm — đó là đồ gá mài vô tâm.
Đồ Gá Mài Vô Tâm
Đồ gá mài vô tâm dùng để đỡ và mài đường kính ngoài của phôi trụ mà không cần chống tâm hai đầu, gồm dòng cơ bản V-PG, dòng gắn động cơ V-PGM chủ động quay phôi trong khi mài, và dòng mini V-PGA cho phôi trụ nhỏ. So với cách gá truyền thống bằng hai mũi chống tâm, đồ gá mài vô tâm giúp bạn rút ngắn thời gian gá đặt vì không cần khoan lỗ tâm trên phôi trước khi mài.
Khi cần mài góc nghiêng chính xác và lặp lại nhiều lần trên cùng một chi tiết, bàn và mâm tạo góc nghiêng theo nguyên lý sine là phụ kiện phù hợp hơn ê tô tạo góc nghiêng thông thường.
Bàn/Mâm/Collet Tạo Góc Nghiêng Chính Xác (Sine)
Bàn, mâm và collet tạo góc nghiêng chính xác theo nguyên lý sine gồm dòng VUA-3/4 và VUA-408/510, dòng tích hợp collet VUA-ER40, dòng nghiêng mọi hướng VAV-1020/1325, và dòng gắn mâm cặp VAV-4J/5J. Nhóm ê tô tạo góc nghiêng chính xác này xoay và khóa góc theo thang đo sine, phù hợp khi bạn cần lặp lại cùng một góc nghiêng trên nhiều chi tiết.
- VUA-3/4, VUA-408/510: mâm/bàn tạo góc nghiêng chính xác, xoay và khóa góc theo thang đo.
- VUA-ER40: tích hợp sẵn đầu kẹp collet ER40 để kẹp trực tiếp phôi trụ nhỏ trong khi nghiêng góc.
- VAV-1020/1325: nghiêng được mọi hướng (đa trục), phù hợp mài góc phức tạp trên nhiều mặt phôi.
- VAV-4J/5J: gắn kèm mâm cặp 4 hoặc 5 chấu để kẹp phôi tròn xoay khi tạo góc.
Độ chính xác sau khi gá và mài đúng góc cần được xác nhận lại bằng thiết bị kiểm tra và phụ trợ đi kèm.
Thiết Bị Kiểm Tra & Phụ Trợ

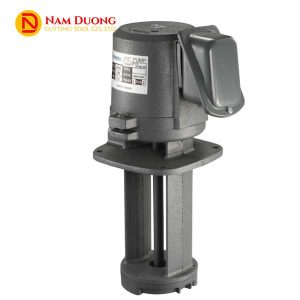

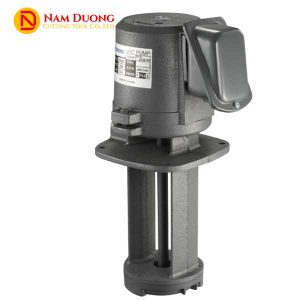

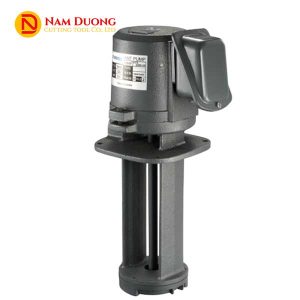

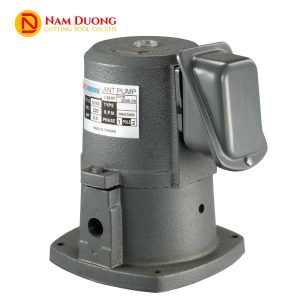

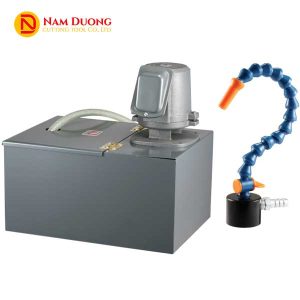

Thiết bị kiểm tra và phụ trợ gồm thiết bị kiểm tra độ đồng tâm và thiết bị đo độ lệch tâm như Runout Tester VRT-25, dùng đo độ đảo (runout) của phôi sau khi gá lên đồ gá hoặc mâm cặp, cùng với bơm tưới nguội/làm mát có các mức công suất 1/8 HP, 1/4 HP và 1/2 HP. Bơm tưới nguội giúp làm mát đá mài và phôi trong quá trình mài, giảm nhiệt và hạn chế cháy bề mặt phôi.
Mức công suất thấp (1/8–1/4 HP) phù hợp máy mài cỡ nhỏ hoặc gia công đơn chiếc; mức cao hơn (1/2 HP) phù hợp máy mài cỡ lớn, tưới liên tục lưu lượng lớn hơn. Bạn nên trao đổi với kỹ thuật Nam Dương Tool để chọn đúng công suất theo máy đang dùng.
Với sáu nhóm phụ kiện trên, việc chọn đúng sản phẩm phụ thuộc vào loại máy mài, hình dạng phôi và yêu cầu góc nghiêng của từng nguyên công.
Cách Chọn Phụ Kiện Máy Mài Phù Hợp
Bạn chọn đúng phụ kiện máy mài dựa trên năm yếu tố: loại máy, hình dạng phôi, yêu cầu góc nghiêng, nhu cầu bảo trì chốt/đá mài, và mức kiểm soát chất lượng sau gá.
| Yếu tố cần xét | Câu hỏi cần trả lời | Gợi ý phụ kiện |
|---|---|---|
| Loại máy & kiểu mài | Mài phẳng, tròn hay vô tâm? | Mài phẳng: bàn từ. Mài trụ không chống tâm: đồ gá mài vô tâm (V-PG/V-PGM/V-PGA). |
| Hình dạng & kích thước phôi | Phôi nhỏ hay cần định vị góc lặp lại? | Phôi nhỏ: ê tô mini. Định vị góc lặp lại: mâm/bàn sine (VUA/VAV). |
| Yêu cầu góc nghiêng & độ chính xác | Cần mài côn/vát góc chính xác lặp lại không? | 1 chiều: SVB/SVD/SVC-100/SVL-50. 2 chiều/mọi hướng: SVS-100 hoặc VAV-1020/1325. |
| Bảo trì chốt định vị & đá mài | Cần mài lại chốt hay sửa đá mài không? | Dụng cụ mài chốt & sửa đá mài V-PS (80J/80JS/80M). |
| Kiểm soát chất lượng sau gá | Cần kiểm tra độ đồng tâm trước khi mài không? | Thiết bị kiểm tra độ đồng tâm hoặc Runout Tester VRT-25. |
Nếu bạn chưa chắc chắn loại phụ kiện phù hợp, đội ngũ kỹ thuật Nam Dương Tool có thể tư vấn trực tiếp theo từng nhu cầu.
Vì Sao Mua Phụ Kiện Máy Mài Tại Nam Dương Tool
Nam Dương Tool phân phối chính hãng phụ kiện máy mài từ năm 2011, với 166 mã sản phẩm và đội ngũ kỹ thuật hỗ trợ chọn đúng phụ kiện theo từng máy, từng phôi.
- Phân phối chính hãng VERTEX (Đài Loan).
- Hoạt động từ năm 2011, GPKD số 0105373217 (Sở KH&ĐT Hà Nội).
- Danh mục phụ kiện máy mài có 166 mã sản phẩm.
- Giao hàng toàn quốc.
- Đội ngũ kỹ thuật tư vấn chọn phụ kiện theo máy, theo phôi.
Bạn liên hệ hotline 0911 066 515 hoặc email sale@namduongtool.com để được tư vấn và báo giá phụ kiện máy mài phù hợp.
Dưới đây là một số câu hỏi khách hàng thường đặt ra khi chọn mua phụ kiện máy mài.
Câu Hỏi Thường Gặp Về Phụ Kiện Máy Mài
Phụ Kiện Máy Mài Gồm Những Loại Nào?
Phụ kiện máy mài gồm sáu nhóm chính: bàn từ, ê tô mài, dụng cụ mài chốt/sửa đá mài, đồ gá mài vô tâm, bàn/mâm tạo góc nghiêng sine, và thiết bị kiểm tra-phụ trợ.
Nên Chọn Ê Tô Mài Tiêu Chuẩn Hay Ê Tô Tạo Góc Nghiêng Cho Máy Mài Phẳng?
Ê tô mài tiêu chuẩn (VMV/VDV/VC/V-VE) phù hợp kẹp phôi thẳng góc; ê tô/bàn tạo góc nghiêng (SVB/SVD/SVC-100/SVL-50, SVS-100 nghiêng 2 chiều) phù hợp mài côn/vát góc chính xác lặp lại.
Bàn Từ Máy Mài Có Dùng Được Cho Máy Phay Không?
Có, bàn từ máy mài và máy phay dùng chung nguyên lý giữ phôi bằng lực từ, miễn kích thước bàn từ phù hợp với máy đang dùng.
Cần Phụ Kiện Nào Để Mài Lại Chốt Định Vị Hoặc Sửa Đá Mài Đã Mòn?
Bạn cần dụng cụ mài chốt và sửa đá mài dòng V-PS (80J đế cố định, 80JS đế nghiêng, 80M gắn mô tơ), kẹp bằng collet ER32S hoặc ER40S.
Phụ Kiện Máy Mài Tại Nam Dương Có Chính Hãng Không?
Có, Nam Dương Tool phân phối chính hãng VERTEX (Đài Loan) từ năm 2011, có tư vấn kỹ thuật và giao hàng toàn quốc. Bạn liên hệ hotline 0911 066 515 để được báo giá.
