Mảnh Phay Là Gì? Định Nghĩa Và Vai Trò Trong Gia Công Cơ Khí

Mảnh phay (milling insert) là chi tiết cắt thay thế được gắn vào thân dao phay để thực hiện quá trình cắt gọt kim loại. Đây là phần trực tiếp tiếp xúc với vật liệu gia công, quyết định hiệu quả và chất lượng bề mặt của sản phẩm sau gia công. Mảnh phay thường được chế tạo từ vật liệu cứng như hợp kim carbide, gốm kim loại (ceramic) hoặc các vật liệu siêu cứng khác để đảm bảo độ bền và hiệu suất cắt tối ưu.

Trong ngành công nghiệp cơ khí hiện đại, đặc biệt là hệ thống gia công CNC, mảnh phay đóng vai trò then chốt vì ba lý do chính. Thứ nhất, hệ thống này cho phép thay thế nhanh chóng chỉ phần mảnh cắt khi bị mòn thay vì phải thay toàn bộ dao phay, tiết kiệm đáng kể chi phí và thời gian. Thứ hai, một thân dao có thể sử dụng với nhiều loại mảnh phay khác nhau, chịu được lực cắt lớn, tăng tính linh hoạt trong gia công. Thứ ba, mảnh phay hiện đại được thiết kế với công nghệ tiên tiến giúp tăng tốc độ cắt, độ chính xác và tuổi thọ công cụ.

Đối với các xưởng cơ khí và nhà máy sản xuất, việc lựa chọn đúng mảnh phay không chỉ ảnh hưởng đến chất lượng sản phẩm mà còn tác động trực tiếp đến hiệu quả kinh tế, năng suất và thời gian hoàn thành đơn hàng. Theo thống kê từ ngành công nghiệp gia công kim loại, việc sử dụng mảnh phay phù hợp có thể giảm chi phí sản xuất đến 30% và tăng năng suất lên đến 40%.

Cấu Tạo Và Đặc Điểm Của Mảnh Phay

Mảnh phay có cấu tạo phức tạp với các thành phần được thiết kế tối ưu cho quá trình cắt gọt. Hiểu rõ cấu trúc này giúp người vận hành lựa chọn và sử dụng mảnh phay hiệu quả hơn trong các ứng dụng cơ khí.

Các Thành Phần Cơ Bản Của Mảnh Phay:

• Thân chính (Body): Phần cốt lõi của mảnh phay, chịu trách nhiệm về độ cứng và độ bền tổng thể.
• Cạnh cắt (Cutting Edge): Bề mặt sắc nhọn tiếp xúc trực tiếp với vật liệu, thực hiện quá trình cắt gọt.
• Góc cắt (Cutting Angle): Các góc hình học quyết định hiệu quả cắt và tuổi thọ của mảnh.
• Lỗ bắt vít/khe định vị: Cơ cấu giúp cố định mảnh phay vào thân dao chính.
• Mặt thoát phoi (Chip Breaker): Rãnh hoặc hình dạng đặc biệt giúp làm gãy phoi, tránh phoi dài gây nguy hiểm.

Đặc điểm hình học của mảnh phay bao gồm nhiều thông số quan trọng ảnh hưởng trực tiếp đến hiệu suất cắt. Góc nghiêng (inclination angle) tạo điều kiện thoát phoi tốt hơn, góc trượt (rake angle) ảnh hưởng đến lực cắt, trong khi góc xoắn (helix angle) quyết định khả năng đâm sâu và tạo hình của dao phay. Các thông số này không đơn thuần là những con số kỹ thuật mà là yếu tố quyết định khả năng ứng dụng của mảnh phay trong từng điều kiện gia công cụ thể.

Thiết kế của mảnh phay hiện đại tập trung vào việc tối ưu hóa quá trình cắt gọt. Ví dụ, một mảnh phay có góc thoát phoi lớn sẽ giảm lực cắt nhưng đồng thời cũng làm giảm độ bền của cạnh cắt. Ngược lại, góc thoát phoi nhỏ tạo ra cạnh cắt bền hơn nhưng đòi hỏi lực cắt lớn hơn. Đây là sự cân bằng mà các nhà sản xuất và người sử dụng phải cân nhắc kỹ lưỡng.

Vật Liệu Chế Tạo Mảnh Phay Và Công Nghệ Phủ Bề Mặt

Vật liệu chế tạo và lớp phủ bề mặt là hai yếu tố then chốt quyết định hiệu suất của mảnh phay. Mỗi loại vật liệu đều có đặc tính riêng, phù hợp với các điều kiện gia công khác nhau.

So Sánh Các Loại Vật Liệu Chế Tạo Mảnh Phay

Hợp kim cứng (carbide) là vật liệu phổ biến nhất, chiếm khoảng 80% thị trường mảnh phay toàn cầu. Loại vật liệu này thường được chia thành các nhóm P, M, K, N, S, H theo tiêu chuẩn ISO, tương ứng với các ứng dụng gia công vật liệu khác nhau. Ví dụ, nhóm P (màu xanh) phù hợp để gia công thép, nhóm K (màu đỏ) phù hợp cho gang, nhóm N (màu xanh lá) dành cho nhôm và hợp kim màu.

Công nghệ phủ bề mặt là bước đột phá quan trọng, giúp tăng đáng kể hiệu suất của mảnh phay. Hai phương pháp phủ chính là:

1. CVD (Chemical Vapor Deposition): Phủ ở nhiệt độ cao (950-1050°C), tạo lớp phủ dày (5-15 μm), bám dính tốt. Phù hợp với gia công thô, áp lực cao.
2. PVD (Physical Vapor Deposition): Phủ ở nhiệt độ thấp hơn (400-600°C), tạo lớp phủ mỏng hơn (2-5 μm) nhưng cứng và bền hơn. Phù hợp với gia công tinh, đòi hỏi độ sắc bén cao.

Các lớp phủ phổ biến như TiN (Titanium Nitride) mang màu vàng đặc trưng, có độ cứng 2300 HV và khả năng chịu nhiệt đến 600°C. TiCN (Titanium Carbonitride) có màu xám-tím, độ cứng cao hơn (3000 HV). TiAlN (Titanium Aluminum Nitride) và AlTiN (Aluminum Titanium Nitride) có khả năng chịu nhiệt lên đến 900°C, đặc biệt phù hợp cho gia công khô tốc độ cao.

Mối quan hệ giữa vật liệu, lớp phủ và hiệu suất cắt gọt không đơn giản. Ví dụ, mảnh phay carbide phủ TiAlN có thể gia công thép hợp kim ở tốc độ cao hơn 30% so với cùng loại mảnh phủ TiN, nhưng lại không phù hợp bằng khi gia công nhôm. Đây là lý do các nhà cung cấp như Nam Dương Tool luôn tư vấn kỹ lưỡng cho khách hàng về việc lựa chọn đúng loại mảnh phay cho từng ứng dụng cụ thể.

Phân Loại Mảnh Phay Theo Hình Dạng Và Ứng Dụng

Mảnh phay được phân loại theo nhiều tiêu chí khác nhau, trong đó hình dạng là yếu tố dễ nhận biết nhất và có ảnh hưởng trực tiếp đến ứng dụng. Mỗi hình dạng mang lại những ưu điểm riêng cho các điều kiện gia công cụ thể.

Phân Loại Theo Hình Dạng

Phân Loại Theo Góc Sau

• Góc dương (Positive): Mảnh có góc thoát dương, giảm lực cắt, phù hợp với vật liệu mềm, máy công suất thấp.
• Góc âm (Negative): Mảnh có góc thoát âm, tăng độ bền cạnh cắt, phù hợp với vật liệu cứng, máy công suất cao.
• Góc trung tính (Neutral): Cân bằng giữa độ bền và lực cắt, đa năng trong nhiều ứng dụng.

Phân Loại Theo Kiểu Lắp

• Mảnh lắp vít (Screw-on): Phổ biến nhất, dễ thay thế, ổn định.
• Mảnh kẹp cơ khí (Clamp-on): Không cần vít, định vị bằng lực kẹp, thay nhanh.
• Mảnh kẹp chêm (Wedge-lock): Sử dụng hệ thống chêm, độ ổn định cao, phù hợp cho gia công nặng.

Việc lựa chọn hình dạng mảnh phay phụ thuộc vào nhiều yếu tố như loại vật liệu gia công, dạng bề mặt cần gia công, độ chính xác yêu cầu và điều kiện máy móc sẵn có. Ví dụ, khi gia công tạo mặt phẳng rộng, mảnh vuông hoặc bát giác thường là lựa chọn tối ưu nhờ khả năng tạo bề mặt phẳng và ổn định. Trong khi đó, khi gia công các bề mặt cong hoặc các chi tiết có bán kính, mảnh tròn sẽ mang lại hiệu quả cao hơn.

Mảnh tam giác, với góc nhọn 60°, tạo ra lực cắt tập trung hơn, phù hợp cho các ứng dụng đòi hỏi đâm sâu hoặc tạo hình phức tạp. Mảnh thoi với góc 80° hoặc 55° thường được sử dụng trong các ứng dụng phay vai, tạo bậc, nhờ khả năng cắt ổn định và độ bền cao.

Hệ Thống Ký Hiệu Và Cách Đọc Mã Mảnh Phay Theo Tiêu Chuẩn Quốc Tế

Hiểu và đọc đúng mã mảnh phay là kỹ năng thiết yếu đối với bất kỳ ai làm việc trong lĩnh vực gia công cơ khí. Hệ thống ký hiệu tuân theo các tiêu chuẩn ISO và ANSI, giúp nhận diện chính xác các thông số kỹ thuật của mảnh phay mà không cần tham khảo tài liệu phức tạp.

Cấu Trúc Mã Mảnh Phay Theo Tiêu Chuẩn ISO

Mã mảnh phay thường có dạng như: CNMG120408-PM

Trong đó:

1. C: Hình dạng mảnh (C = thoi 80°)
2. N: Góc sau (N = 0°)
3. M: Dung sai (M = ±0.08mm)
4. G: Kiểu (G = có lỗ, có rãnh thoát phoi)
5. 12: Chiều dài cạnh cắt (12 = 12mm)
6. 04: Độ dày mảnh (04 = 4mm)
7. 08: Bán kính mũi (08 = 0.8mm)
8. -PM: Mã hậu tố chỉ loại mảnh, lớp phủ (tùy nhà sản xuất)

Bảng Tra Cứu Mã Hiệu Mảnh Phay Phổ Biến

Ví Dụ Phân Tích Mã Mảnh Phay

1. CNMG120408: Mảnh hình thoi 80°, góc sau 0°, dung sai ±0.08mm, có lỗ và rãnh thoát phoi, cạnh cắt 12mm, dày 4mm, bán kính mũi 0.8mm.
2. APMT1604PDER-H2: Mảnh tam giác (A), góc sau 11° (P), dung sai ±0.08mm (M), có lỗ tròn (T), cạnh cắt 16mm, dày 4mm, với các thông số đặc biệt từ nhà sản xuất (PDER-H2).

Đọc hiểu mã mảnh phay không chỉ giúp lựa chọn đúng mảnh cho ứng dụng mà còn hỗ trợ quản lý kho, mua sắm và thay thế. Đối với người mới, có thể áp dụng một số mẹo sau để nhớ mã mảnh phay:

1. Mẹo nhớ hình dạng: C (Circle/Diamond) cho thoi, S (Square) cho vuông, T (Triangle) cho tam giác, R (Round) cho tròn.
2. Mẹo nhớ kích thước: Các số luôn theo trình tự: chiều dài cạnh → độ dày → bán kính mũi.
3. Mẹo nhớ góc sau: N (Negative) cho góc âm hoặc 0°, P (Positive) cho góc dương.

Tiêu chuẩn mã hóa này được áp dụng rộng rãi trên toàn cầu, giúp đảm bảo tính tương thích giữa các nhà sản xuất và người sử dụng, đồng thời tạo điều kiện thuận lợi cho việc tìm kiếm và thay thế mảnh phay khi cần thiết.

Ứng Dụng Mảnh Phay Trong Các Phương Pháp Gia Công Phay CNC

Mảnh phay đóng vai trò quan trọng trong các phương pháp gia công phay CNC hiện đại, mỗi phương pháp yêu cầu loại mảnh với đặc tính riêng để đạt hiệu quả tối ưu. Hiểu rõ ứng dụng của từng loại mảnh phay giúp tối ưu hóa quy trình gia công.

Phay Mặt (Face Milling)

Phay mặt là phương pháp gia công phổ biến nhất, tạo ra bề mặt phẳng trên phôi. Trong phương pháp này, mảnh phay vuông (SPMG) và bát giác (OPMG) thường được ưu tiên sử dụng nhờ khả năng tạo bề mặt phẳng chất lượng cao. Dao phay mặt có thể chứa từ 4 đến 24 mảnh, tùy thuộc vào đường kính dao và yêu cầu gia công.

Đặc điểm quan trọng khi sử dụng mảnh phay cho phay mặt:

• Góc tiếp xúc lớn, đòi hỏi mảnh có độ bền cao.
• Thường sử dụng mảnh góc âm để tăng độ bền.
• Tốc độ cắt từ 100-500 m/phút tùy vật liệu.
• Chiến lược phay ưu tiên chiều sâu cắt nhỏ, chiều rộng cắt lớn.

Phay Vai (Shoulder Milling)

Phay vai tạo ra bề mặt vuông góc với mặt phẳng cơ sở, thường dùng để gia công các bậc, rãnh rộng. Mảnh phay hình thoi 90° (CNMG) và mảnh vuông (SPMG) là lựa chọn tối ưu cho phương pháp này. Dao phay vai thường có đường kính nhỏ hơn dao phay mặt, số lượng mảnh ít hơn (3-8 mảnh).

Khi phay vai, cần lưu ý:

• Lực cắt tập trung vào mũi mảnh, đòi hỏi mảnh có bán kính mũi phù hợp.
• Góc tiếp xúc thay đổi liên tục, yêu cầu mảnh có độ ổn định cao.
• Phay xuôi (climb milling) thường mang lại kết quả tốt hơn phay ngược.
• Tốc độ cắt thường thấp hơn 10-20% so với phay mặt.

Phay Rãnh (Slot Milling)

Phay rãnh tạo ra các rãnh có chiều rộng bằng đường kính dao phay. Đây là phương pháp đòi hỏi khắt khe nhất với mảnh phay do tiếp xúc 180° với vật liệu. Mảnh thoi (CPMT) và mảnh đặc biệt cho phay rãnh (APKT) thường được sử dụng.

Đặc điểm của phay rãnh:

• Tạo ra lượng phoi lớn, đòi hỏi mảnh có rãnh thoát phoi hiệu quả.
• Lực cắt cao, cần mảnh có độ bền tốt.
• Tốc độ cắt giảm 30-50% so với phay mặt.
• Thường kết hợp với phương pháp phay xoắn ốc để giảm tải cho mảnh.

Phay Góc Và Gia Công Đặc Biệt

Phay góc sử dụng mảnh phay đặc biệt có góc nghiêng (thường là 45°) để tạo ra các bề mặt vát mép hoặc góc trên chi tiết. Mảnh SEHT (hình vuông vát góc) và APKT (hình thoi với góc đỉnh đặc biệt) thường được sử dụng.

Gia công hốc và túi đòi hỏi khả năng đâm sâu, thường sử dụng mảnh tam giác (TPMT) hoặc mảnh đặc biệt có khả năng cắt tâm. Phương pháp này yêu cầu chiến lược di chuyển dao phức tạp để tránh quá tải mảnh phay.

Trong tất cả các ứng dụng, việc lựa chọn đúng mảnh phay không chỉ dựa vào phương pháp gia công mà còn phải xem xét vật liệu gia công, điều kiện máy móc và yêu cầu chất lượng bề mặt. Các chuyên gia tại Nam Dương Tool luôn sẵn sàng tư vấn giải pháp tối ưu cho từng ứng dụng cụ thể, dựa trên kinh nghiệm thực tế và hiểu biết sâu rộng về các loại mảnh phay.

Dao Phay Gắn Mảnh Và Cơ Chế Hoạt Động

Dao phay gắn mảnh là hệ thống phức hợp bao gồm thân dao và các mảnh phay có thể thay thế. Hiểu rõ cấu tạo và cơ chế hoạt động của dao phay gắn mảnh giúp người vận hành tối ưu hóa quá trình gia công và kéo dài tuổi thọ công cụ.

Cấu Tạo Của Dao Phay Gắn Mảnh

Dao phay gắn mảnh bao gồm ba thành phần chính:

1. Thân dao (Tool Body): Thường được chế tạo từ thép hợp kim, đóng vai trò nền tảng để gắn mảnh phay. Thân dao được thiết kế với độ cứng và độ bền cao để chịu được lực cắt và rung động trong quá trình gia công.
2. Bộ phận gá (Insert Seat): Vị trí được thiết kế đặc biệt trên thân dao để đặt mảnh phay, bao gồm các bề mặt định vị chính xác để đảm bảo vị trí của mảnh phay trong quá trình gia công.
3. Cơ cấu kẹp mảnh (Clamping Mechanism): Hệ thống vít, chốt, hoặc kẹp để cố định mảnh phay vào thân dao. Cơ cấu này đóng vai trò quan trọng trong việc đảm bảo độ ổn định của mảnh phay khi chịu lực cắt.

Các Loại Dao Phay Gắn Mảnh Phổ Biến

1. Dao phay mặt đầu (Face Mill): Có đường kính lớn (50-500mm), nhiều mảnh phay (5-24 mảnh), chuyên dùng cho gia công bề mặt phẳng rộng.
2. Dao phay ngón gắn mảnh (Indexable End Mill): Đường kính nhỏ hơn (10-50mm), số lượng mảnh ít hơn (1-4 mảnh), dùng cho phay vai, phay hốc, phay rãnh.
3. Dao phay rãnh (Slot Mill): Thiết kế đặc biệt để gia công rãnh với chiều rộng cố định, thường sử dụng mảnh phay chuyên dụng.
4. Dao phay góc (Chamfer Mill): Có góc nghiêng 15°, 30°, 45° hoặc 60° để gia công vát mép, tạo góc.

Cơ Chế Hoạt Động Và Truyền Lực

Khi dao phay gắn mảnh hoạt động, lực cắt được truyền theo quy trình sau:

1. Động cơ máy phay tạo ra chuyển động quay cho trục chính.
2. Trục chính truyền chuyển động quay đến thân dao thông qua cơ cấu kẹp (collet, holder).
3. Thân dao quay, đưa các mảnh phay tiếp xúc với vật liệu gia công.
4. Mảnh phay thực hiện cắt gọt, tạo ra lực cắt theo ba hướng: lực cắt chính, lực đẩy, và lực xuyên tâm.
5. Lực cắt được truyền ngược lại thân dao và được hấp thụ bởi hệ thống máy.

Điểm quan trọng trong cơ chế hoạt động là sự phân bố lực đồng đều giữa các mảnh phay. Trong dao phay mặt đầu, ví dụ, các mảnh phay được bố trí theo đường xoắn hoặc dạng bước để đảm bảo chỉ một số mảnh tiếp xúc với vật liệu tại một thời điểm, tránh tải trọng tập trung.

So Sánh Với Dao Phay Nguyên Khối

So với dao phay nguyên khối (solid end mill), dao phay gắn mảnh có những ưu điểm vượt trội:

• Chi phí sử dụng thấp hơn: Chỉ thay thế mảnh phay khi mòn thay vì toàn bộ dao.
• Linh hoạt cao: Có thể thay đổi loại mảnh phay để phù hợp với các vật liệu và điều kiện gia công khác nhau.
• Độ chính xác cao: Mảnh phay được sản xuất với dung sai rất nhỏ, đảm bảo độ chính xác gia công.
• Khả năng gia công nặng: Thân dao bền hơn, chịu được lực cắt lớn hơn.

Tuy nhiên, dao phay nguyên khối vẫn có ưu thế trong một số trường hợp như gia công chi tiết nhỏ, phức tạp, hoặc yêu cầu độ chính xác cực cao.

Tiêu Chí Lựa Chọn Mảnh Phay Phù Hợp Với Từng Ứng Dụng

Lựa chọn đúng mảnh phay là yếu tố quyết định thành công của quá trình gia công. Dưới đây là các tiêu chí cần xem xét và quy trình lựa chọn mảnh phay tối ưu cho từng ứng dụng cụ thể.

Các Yếu Tố Cần Xem Xét Khi Chọn Mảnh Phay

1. Vật liệu gia công: Loại vật liệu quyết định trực tiếp đến việc chọn vật liệu mảnh phay và lớp phủ. Ví dụ, thép carbon yêu cầu mảnh carbide nhóm P, trong khi hợp kim nhôm phù hợp với mảnh nhóm N.
2. Hình dạng chi tiết: Bề mặt phẳng, vai, rãnh, hoặc hình dạng phức tạp sẽ yêu cầu các loại mảnh phay khác nhau. Chi tiết có nhiều góc và cạnh đòi hỏi mảnh có hình dạng và góc phù hợp.
3. Yêu cầu bề mặt: Độ nhám, dung sai và chất lượng bề mặt ảnh hưởng đến việc chọn mảnh phay tinh hay thô, bán kính mũi, và góc nghiêng.
4. Điều kiện máy móc: Công suất máy, độ cứng vững, và hệ thống làm mát ảnh hưởng đến việc chọn góc lợi dương hay âm, kích thước mảnh, và chiến lược gia công.
5. Điều kiện gia công: Gia công khô hay ướt, tốc độ cao hay thấp, gia công thô hay tinh sẽ quyết định loại lớp phủ và hình dạng mảnh phay.

Quy Trình Lựa Chọn Mảnh Phay Theo 5 Bước

1. Xác định loại gia công: Phay mặt, phay vai, phay rãnh, phay góc, hay gia công hốc?
2. Xác định vật liệu gia công và nhóm vật liệu mảnh phay tương ứng:
   • Thép (P): Carbide phủ TiAlN, TiCN
   • Gang (K): Carbide không phủ hoặc phủ TiN
   • Hợp kim màu (N): PCD, carbide phủ TiB2
   • Vật liệu cứng (H): CBN, Ceramic
3. Chọn hình dạng và kích thước mảnh phay dựa trên loại gia công và không gian làm việc.
4. Xác định các thông số cắt phù hợp:
   • Tốc độ cắt (v_c): m/phút
   • Lượng ăn dao (f_z): mm/răng
   • Chiều sâu cắt (a_p): mm
   • Chiều rộng cắt (a_e): mm
5. Kiểm tra và tối ưu hóa dựa trên kết quả thử nghiệm ban đầu.

Bảng Tham Khảo Chọn Mảnh Phay Theo Loại Vật Liệu Gia Công

Mối quan hệ giữa tốc độ cắt, lượng ăn dao và tuổi thọ mảnh phay là một cân bằng phức tạp. Tăng tốc độ cắt 20% có thể giảm tuổi thọ mảnh phay đến 50%, trong khi tăng lượng ăn dao 20% chỉ làm giảm tuổi thọ khoảng 15%. Điều này cho thấy tầm quan trọng của việc tối ưu hóa các thông số cắt dựa trên kinh nghiệm thực tế và dữ liệu từ nhà sản xuất.

Ví Dụ Thực Tế Về Cách Chọn Mảnh Phay Tối Ưu

Ví dụ: Gia công phay mặt trên thép carbon C45 (AISI 1045) với yêu cầu bề mặt Ra 3.2μm.

1. Loại gia công: Phay mặt
2. Vật liệu: Thép carbon → Nhóm P20
3. Hình dạng và kích thước:
   • Mảnh vuông SPMG 120408
   • Dao phay đường kính 100mm, 8 mảnh
4. Thông số cắt:
   • Tốc độ cắt: 180 m/phút
   • Lượng ăn dao: 0.15 mm/răng
   • Chiều sâu cắt: 2 mm
   • Chiều rộng cắt: 80 mm
5. Tối ưu hóa: Sử dụng chiến lược gia công xuôi (climb milling) để cải thiện chất lượng bề mặt và tuổi thọ mảnh phay.

Với việc lựa chọn mảnh phay phù hợp, công ty có thể đạt được tốc độ gia công tối ưu 1.5 m²/phút với tuổi thọ mảnh phay khoảng 45 phút gia công liên tục.

Tối Ưu Hóa Sử Dụng Mảnh Phay Và Kỹ Thuật Gia Công Tiên Tiến

Để tối đa hóa hiệu suất của mảnh phay, cần áp dụng các chiến lược và kỹ thuật gia công tiên tiến. Việc tối ưu hóa không chỉ giúp kéo dài tuổi thọ mảnh phay mà còn cải thiện chất lượng gia công và tăng năng suất.

Chiến Lược Tối Ưu Đường Chạy Dao (Tool Path Optimization)

Đường chạy dao hợp lý giúp giảm tải cho mảnh phay và tăng tuổi thọ công cụ. Các chiến lược phổ biến bao gồm:

1. Phay dao dốc dần xuống (Ramping): Thay vì đâm thẳng dao vào vật liệu, sử dụng đường chạy dao theo dạng dốc giúp giảm lực tác động lên mảnh phay, đặc biệt hiệu quả khi gia công vật liệu cứng.
2. Đường chạy dao theo dạng xoáy ốc (Helical Interpolation): Khi tạo lỗ lớn, việc di chuyển dao theo đường xoắn ốc giúp phân bố lực đều trên cạnh cắt của mảnh phay.
3. Chiến lược vào/ra vật liệu: Sử dụng đường cong mềm mại khi dao đi vào và ra khỏi vật liệu, tránh thay đổi lực đột ngột gây sốc cho mảnh phay.
4. Tránh dừng dao trong vật liệu: Duy trì chuyển động liên tục của dao, tránh dừng đột ngột khi tiếp xúc với vật liệu gây mòn cục bộ trên mảnh phay.

Kỹ Thuật Gia Công Tốc Độ Cao (High Speed Machining – HSM)

HSM là kỹ thuật gia công với tốc độ cắt cao và lượng ăn dao thấp, mang lại nhiều lợi ích:

1. Giảm lực cắt: Tăng tốc độ cắt từ 300-500% so với gia công truyền thống nhưng giảm chiều sâu cắt xuống 5-15%, giúp giảm lực cắt tổng thể.
2. Tăng tuổi thọ mảnh phay: Phoi được tạo ra nhanh hơn, mang nhiệt ra khỏi vùng cắt thay vì truyền vào mảnh phay.
3. Cải thiện chất lượng bề mặt: Tốc độ cao tạo ra phoi mỏng và đều, giảm rung động, cải thiện độ nhám bề mặt.
4. Tăng năng suất: Mặc dù giảm chiều sâu cắt, nhưng tốc độ cắt cao hơn nhiều lần giúp tăng tổng lượng vật liệu được gia công trong một đơn vị thời gian.

Để áp dụng HSM hiệu quả, cần sử dụng mảnh phay chất lượng cao với lớp phủ chịu nhiệt tốt như TiAlN hoặc AlTiN, cùng với máy CNC có độ cứng vững cao và hệ điều khiển nhanh.

Kỹ Thuật Phay Xoắn Ốc (Trochoidal Milling)

Phay xoắn ốc là phương pháp di chuyển dao theo đường cong trochoidal (hình tròn tiến dần), mang lại những lợi ích đáng kể:

1. Giảm lực cắt 60-70% so với phương pháp truyền thống, giúp kéo dài tuổi thọ mảnh phay.
2. Gia công rãnh sâu mà không cần dao chuyên dụng, sử dụng dao phay có đường kính nhỏ hơn chiều rộng rãnh.
3. Phân bố đều độ mòn trên mảnh phay, tránh mòn cục bộ.
4. Tăng hiệu quả làm mát do dao liên tục đi vào và ra khỏi vật liệu.

Kỹ thuật này đặc biệt hiệu quả khi gia công vật liệu cứng (>45 HRC) hoặc vật liệu khó gia công như hợp kim titan, Inconel.

Tối Ưu Tham Số Cắt

Tối ưu hóa các tham số cắt là cách trực tiếp nhất để cải thiện hiệu suất mảnh phay:

1. Tốc độ cắt (v_c): Tốc độ cắt phù hợp phụ thuộc vào vật liệu mảnh phay, lớp phủ, và vật liệu gia công. Ví dụ, mảnh carbide phủ TiAlN có thể đạt tốc độ cắt 200-250 m/phút trên thép carbon, trong khi mảnh ceramic có thể đạt 400-600 m/phút.
2. Lượng ăn dao (f_z): Quyết định đến chất lượng bề mặt và tuổi thọ mảnh phay. Tăng lượng ăn dao thường ít ảnh hưởng đến tuổi thọ mảnh phay hơn so với tăng tốc độ cắt.
3. Chiều sâu cắt (a_p) và chiều rộng cắt (a_e): Tỷ lệ a_p/a_e tối ưu thường là 2:1 đến 3:1 để phân bố lực cắt đều trên mảnh phay.
4. Lưu lượng dung dịch làm mát: Đảm bảo dung dịch làm mát đủ và áp lực cao (6-8 bar) để làm mát và thoát phoi hiệu quả.

Ảnh Hưởng Của Góc Nghiêng Dao Và Góc Tiếp Xúc

Góc nghiêng dao (axial rake angle) và góc tiếp xúc (engagement angle) có ảnh hưởng lớn đến tuổi thọ mảnh phay:

1. Góc nghiêng dao dương giảm lực cắt nhưng làm giảm độ bền của cạnh cắt.
2. Góc tiếp xúc lớn (>90°) tăng năng suất nhưng cũng tăng nhiệt và lực tác động lên mảnh phay.
3. Góc tiếp xúc biến đổi dần trong quá trình gia công giúp phân bố đều độ mòn trên mảnh phay.

Bằng cách tối ưu hóa các thông số này và áp dụng các kỹ thuật gia công tiên tiến, các công ty như Nam Dương Tool đã giúp khách hàng tăng năng suất lên đến 35% và kéo dài tuổi thọ mảnh phay đến 50% so với phương pháp gia công truyền thống.

Quy Trình Sản Xuất Mảnh Phay Công Nghiệp

Mảnh phay chất lượng cao là kết quả của một quy trình sản xuất phức tạp, đòi hỏi công nghệ tiên tiến và kiểm soát chất lượng nghiêm ngặt. Hiểu rõ quy trình này giúp người sử dụng đánh giá đúng giá trị của mảnh phay và lựa chọn sản phẩm phù hợp.

Quy Trình Sản Xuất Mảnh Phay Từ Nguyên Liệu Đến Thành Phẩm

1. Pha trộn nguyên liệu: Bột carbide tungsten (WC) được trộn với các chất kết dính như cobalt (Co) hoặc niken (Ni) theo tỷ lệ chính xác. Ví dụ, mảnh phay carbide thường có tỷ lệ 90% WC và 10% Co. Quá trình trộn diễn ra trong môi trường đặc biệt (thường là cồn) để tránh oxy hóa.
2. Nghiền: Hỗn hợp được nghiền mịn trong máy nghiền bi trong thời gian 24-72 giờ để đạt được kích thước hạt đồng đều (thường 0.5-5 micromet). Kích thước hạt nhỏ hơn tạo ra mảnh phay cứng hơn nhưng giòn hơn.
3. Sấy: Hỗn hợp được sấy khô trong điều kiện kiểm soát để loại bỏ dung môi, tạo thành bột khô đồng nhất.
4. Ép định hình: Bột được đưa vào khuôn và ép dưới áp suất cao (100-300 MPa) để tạo ra phôi có hình dạng gần với sản phẩm cuối cùng. Một số nhà sản xuất sử dụng công nghệ ép đẳng tĩnh (HIP – Hot Isostatic Pressing) để đạt độ đồng đều cao hơn.
5. Thiêu kết (Sintering): Phôi được nung trong lò thiêu kết ở nhiệt độ cao (1300-1500°C) trong môi trường chân không hoặc khí trơ. Quá trình này làm cho các hạt carbide kết dính với nhau, tạo ra vật liệu rắn chắc với độ cứng cao.
6. Gia công hoàn thiện: Mảnh phay sau thiêu kết được mài, đánh bóng, và tạo cạnh cắt với dung sai rất nhỏ (thường ±0.025mm). Quá trình này thường sử dụng đá mài kim cương để đạt độ chính xác cao.
7. Phủ bề mặt (nếu cần): Mảnh phay được phủ các lớp phủ như TiN, TiAlN, TiCN bằng phương pháp CVD hoặc PVD. Quá trình phủ diễn ra trong buồng chân không đặc biệt và có thể kéo dài 4-24 giờ tùy loại lớp phủ.
8. Kiểm tra và đóng gói: Mảnh phay được kiểm tra kỹ lưỡng về kích thước, hình dạng, độ cứng, và chất lượng cạnh cắt trước khi đóng gói và phân phối.

Công Nghệ Kiểm Tra Chất Lượng Mảnh Phay

Các nhà sản xuất áp dụng nhiều phương pháp kiểm tra chất lượng nghiêm ngặt:

1. Kiểm tra kích thước: Sử dụng máy đo 3D CNC với độ chính xác đến 0.001mm để đảm bảo mảnh phay đạt dung sai thiết kế.
2. Kiểm tra độ cứng: Thử nghiệm độ cứng Rockwell (HRA) hoặc Vickers (HV) để đảm bảo vật liệu đạt tiêu chuẩn yêu cầu.
3. Kiểm tra vi cấu trúc: Phân tích dưới kính hiển vi điện tử để kiểm tra kích thước hạt, phân bố, và tính đồng nhất của vật liệu.
4. Kiểm tra lớp phủ: Đo độ dày lớp phủ, độ bám dính, và tính đồng đều bằng các phương pháp như SEM (Scanning Electron Microscopy).
5. Thử nghiệm cắt thực tế: Mảnh phay được thử nghiệm trong điều kiện gia công thực tế để đánh giá hiệu suất cắt, tuổi thọ, và chất lượng bề mặt tạo ra.

Tiêu Chuẩn Chất Lượng Quốc Tế Cho Mảnh Phay

Mảnh phay chất lượng cao phải đáp ứng các tiêu chuẩn quốc tế nghiêm ngặt:

1. ISO 513:2012: Phân loại và ứng dụng của vật liệu cắt cứng cho gia công kim loại.
2. ISO 3364:2011: Quy định về kích thước và dung sai của mảnh phay.
3. ANSI B212.4: Tiêu chuẩn Mỹ về mảnh phay và công cụ cắt.
4. JIS B4053: Tiêu chuẩn Nhật Bản về mảnh phay carbide.

Các nhà sản xuất hàng đầu như Sandvik Coromant, Kennametal, ZCC.CT (đối tác của Nam Dương Tool) không chỉ tuân thủ mà còn vượt xa các tiêu chuẩn này, áp dụng quy trình kiểm soát chất lượng nội bộ nghiêm ngặt hơn để đảm bảo sản phẩm có hiệu suất và độ tin cậy cao.

Quy trình sản xuất phức tạp này giải thích cho chi phí cao của mảnh phay chất lượng cao, nhưng đầu tư vào sản phẩm chất lượng mang lại hiệu quả kinh tế dài hạn thông qua năng suất cao hơn, chất lượng gia công tốt hơn, và giảm thời gian dừng máy.

So Sánh Mảnh Phay Và Dao Phay Nguyên Khối: Khi Nào Nên Chọn Loại Nào?

Lựa chọn giữa dao phay gắn mảnh và dao phay nguyên khối (solid end mill) là quyết định quan trọng ảnh hưởng đến hiệu quả gia công. Mỗi loại đều có ưu điểm riêng phù hợp với các điều kiện và yêu cầu gia công cụ thể.

Bảng So Sánh Chi Tiết

Khi Nào Nên Sử Dụng Dao Phay Gắn Mảnh?

1. Gia công khối lượng lớn: Khi cần gia công nhiều chi tiết với cùng một loại dao, dao gắn mảnh tiết kiệm chi phí hơn do chỉ cần thay mảnh khi mòn.
2. Vật liệu cứng hoặc khó gia công: Mảnh phay được thiết kế với vật liệu và hình học tối ưu cho từng loại vật liệu khó gia công như thép cứng, titan, Inconel.
3. Gia công thô với lượng cắt gọt lớn: Dao gắn mảnh có độ cứng vững cao, chịu được lực cắt lớn trong gia công thô.
4. Phay mặt diện tích lớn: Dao phay mặt gắn mảnh có đường kính lớn (80-500mm) hiệu quả cho phay mặt phẳng rộng.
5. Máy công suất lớn: Dao gắn mảnh tận dụng tốt công suất của máy phay lớn, cho phép tốc độ cắt và lượng ăn dao cao.

Khi Nào Nên Sử Dụng Dao Phay Nguyên Khối?

1. Chi tiết nhỏ, phức tạp: Dao nguyên khối có kích thước nhỏ hơn, tạo được các hình dạng phức tạp mà dao gắn mảnh không thể tiếp cận.
2. Yêu cầu độ chính xác cực cao: Dao nguyên khối không có mối ghép giữa thân dao và mảnh, đảm bảo độ runout thấp và độ chính xác cao.
3. Rãnh nhỏ, góc nhỏ: Dao nguyên khối có thể gia công rãnh hẹp dưới 10mm hoặc các góc nhỏ mà dao gắn mảnh không thể thực hiện.
4. Vật liệu mềm: Với nhôm hoặc đồng, dao nguyên khối có thể đạt tốc độ cắt rất cao và tuổi thọ tốt.
5. Máy có độ cứng vững thấp: Dao nguyên khối tạo ra lực cắt thấp hơn, phù hợp với máy nhỏ hoặc máy cũ có độ cứng vững hạn chế.

Yếu Tố Chi Phí Và Hiệu Quả Dài Hạn

Khi phân tích chi phí, cần xem xét không chỉ chi phí ban đầu mà còn chi phí vận hành dài hạn:

Ví dụ tính toán chi phí cho gia công 1000 chi tiết thép:

Dao phay gắn mảnh Ø50mm, 5 mảnh:

• Chi phí thân dao: 2.500.000 VNĐ (sử dụng cho cả 1000 chi tiết)
• Chi phí mỗi mảnh: 150.000 VNĐ × 5 mảnh = 750.000 VNĐ
• Số lần thay mảnh: 10 lần (mỗi mảnh gia công 100 chi tiết)
• Tổng chi phí mảnh: 750.000 VNĐ × 10 = 7.500.000 VNĐ
• Tổng chi phí: 10.000.000 VNĐ

Dao phay nguyên khối Ø50mm:

• Chi phí mỗi dao: 1.500.000 VNĐ
• Số lần thay dao: 20 lần (mỗi dao gia công 50 chi tiết)
• Tổng chi phí: 1.500.000 VNĐ × 20 = 30.000.000 VNĐ

Trong ví dụ này, dao phay gắn mảnh tiết kiệm 20.000.000 VNĐ, tương đương giảm 67% chi phí công cụ.

Tuy nhiên, lựa chọn tối ưu phụ thuộc vào nhiều yếu tố cụ thể của từng ứng dụng. Các chuyên gia tại Nam Dương Tool có thể tư vấn giải pháp phù hợp nhất dựa trên phân tích chi tiết về yêu cầu gia công của khách hàng.

Hướng Dẫn Bảo Quản Và Kéo Dài Tuổi Thọ Mảnh Phay

Bảo quản đúng cách và áp dụng các kỹ thuật sử dụng hợp lý giúp kéo dài tuổi thọ mảnh phay đáng kể, tiết kiệm chi phí và duy trì chất lượng gia công ổn định. Dưới đây là các hướng dẫn chi tiết để tối ưu hóa việc sử dụng mảnh phay.

Kỹ Thuật Bảo Quản Mảnh Phay Đúng Cách

1. Bảo quản trong môi trường khô ráo: Mảnh phay, đặc biệt là loại carbide, dễ bị oxy hóa trong môi trường ẩm ướt. Duy trì độ ẩm dưới 60% trong khu vực lưu trữ.
2. Sử dụng hộp đựng chuyên dụng: Bảo quản mảnh phay trong hộp đựng ban đầu hoặc hộp đựng chuyên dụng có ngăn cách để tránh va đập giữa các mảnh.
3. Tránh tiếp xúc với hóa chất: Một số dung dịch làm mát và dầu có thể tác động tiêu cực đến lớp phủ của mảnh phay. Rửa sạch và làm khô mảnh phay trước khi cất giữ.
4. Phân loại và dán nhãn: Phân loại mảnh phay theo loại, kích thước, và ứng dụng. Sử dụng hệ thống dán nhãn rõ ràng để tránh sử dụng sai.
5. Kiểm tra định kỳ: Kiểm tra kho mảnh phay định kỳ để phát hiện dấu hiệu oxy hóa hoặc hư hỏng, đặc biệt là các mảnh đã được lưu trữ lâu.

Cách Nhận Biết Mảnh Phay Bị Mòn Và Thời Điểm Thay Thế

1. Độ mòn cạnh cắt: Kiểm tra cạnh cắt dưới kính lúp hoặc kính hiển vi. Độ mòn quá 0.3mm trên cạnh cắt là dấu hiệu cần thay thế.
2. Chất lượng bề mặt gia công: Khi bề mặt gia công trở nên thô ráp, có vết cháy hoặc không đạt yêu cầu, đó là dấu hiệu mảnh phay đã bị mòn.
3. Tiếng ồn và rung động: Mảnh phay mòn thường tạo ra tiếng ồn lớn hơn và gây rung động mạnh hơn trong quá trình gia công.
4. Lực cắt tăng: Khi cảm thấy máy phải nỗ lực hơn hoặc công suất tiêu thụ tăng để duy trì cùng tốc độ cắt, đó là dấu hiệu mảnh phay cần được thay thế.
5. Phân tích định kỳ: Sử dụng lịch trình thay thế dựa trên thời gian gia công hoặc số lượng chi tiết đã gia công.

Mẹo Kéo Dài Tuổi Thọ Mảnh Phay

1. Sử dụng tốc độ cắt và lượng ăn dao thích hợp: Tuân thủ các thông số cắt khuyến nghị từ nhà sản xuất. Tốc độ cắt quá cao là nguyên nhân hàng đầu làm giảm tuổi thọ mảnh phay.
2. Sử dụng dung dịch làm mát đúng cách: Đảm bảo lưu lượng dung dịch làm mát đủ và hướng trực tiếp vào vùng cắt. Nồng độ dung dịch làm mát thường nên duy trì ở 5-10% đối với dạng nhũ tương.
3. Xoay mảnh phay: Với mảnh có nhiều cạnh cắt, xoay mảnh để sử dụng cạnh mới khi cạnh hiện tại bị mòn nhẹ, trước khi phải thay mảnh hoàn toàn.
4. Phân bố tải đều: Khi có thể, điều chỉnh chiến lược gia công để phân bố tải đều trên toàn bộ cạnh cắt thay vì tập trung vào một điểm.
5. Chuẩn bị phôi đúng cách: Loại bỏ vỏ đúc, gỉ, hoặc các lớp cứng trước khi gia công bằng mảnh phay chính.
6. Gia công xuôi (Climb milling): Khi có thể, sử dụng phương pháp phay xuôi thay vì phay ngược để giảm ma sát và nhiệt, kéo dài tuổi thọ mảnh phay.

Cách Xử Lý Khi Mảnh Phay Bị Hỏng Hoặc Mẻ

1. Kiểm tra nguyên nhân: Xác định nguyên nhân (thông số cắt không phù hợp, vật liệu quá cứng, dao gặp vật lạ) để tránh tái diễn.
2. Kiểm tra thân dao: Khi mảnh phay bị mẻ, kiểm tra bề mặt gá trên thân dao xem có bị hư hỏng không trước khi lắp mảnh mới.
3. Kiểm tra hệ thống kẹp: Đảm bảo vít kẹp, chốt định vị còn tốt và không có phoi kẹt trong hệ thống kẹp.
4. Điều chỉnh thông số: Khi thay mảnh mới, có thể cần giảm tốc độ cắt hoặc lượng ăn dao để tránh mảnh tiếp theo bị hỏng vì cùng nguyên nhân.
5. Sử dụng mảnh phay phù hợp hơn: Nếu mảnh phay thường xuyên bị hỏng, cân nhắc sử dụng mảnh có độ bền cao hơn hoặc hình dạng phù hợp hơn với ứng dụng.

Áp dụng các biện pháp này không chỉ giúp tiết kiệm chi phí mà còn cải thiện năng suất và chất lượng gia công. Các chuyên gia tại Nam Dương Tool luôn sẵn sàng tư vấn thêm về cách bảo quản và sử dụng mảnh phay hiệu quả cho từng ứng dụng cụ thể của khách hàng.

Câu Hỏi Thường Gặp Về Mảnh Phay (FAQs)

Tuổi Thọ Trung Bình Của Một Mảnh Phay Là Bao Lâu?

Tuổi thọ của mảnh phay phụ thuộc vào nhiều yếu tố như vật liệu gia công, điều kiện cắt, và chất lượng mảnh. Trung bình, một mảnh phay carbide chất lượng tốt có thể gia công được:

• 30-60 phút gia công liên tục đối với thép carbon.
• 15-30 phút đối với thép không gỉ.
• 60-120 phút đối với gang xám.
• 8-15 phút đối với hợp kim titan.

Tính theo số lượng chi tiết, một mảnh phay carbide phủ TiAlN có thể gia công khoảng 100-150 chi tiết thép carbon hoặc 40-60 chi tiết thép không gỉ trước khi cần thay thế.

Làm Thế Nào Để Phân Biệt Mảnh Phay Chất Lượng Cao Và Thấp?

Mảnh phay chất lượng cao thường có các đặc điểm sau:

• Bề mặt đồng đều, không có vết lỗi, rỗ, hoặc vết nứt.
• Cạnh cắt sắc bén, không có vết sứt mẻ dưới kính lúp.
• Lớp phủ đồng đều, không bị bong tróc.
• Dung sai kích thước chính xác (thường ±0.025mm).
• Đóng gói cẩn thận với thông tin đầy đủ.
• Từ nhà sản xuất uy tín, có chứng nhận ISO 9001.

Ngoài ra, mảnh phay chất lượng cao thường có hiệu suất ổn định, tuổi thọ dài hơn, và tạo ra bề mặt gia công chất lượng tốt hơn so với mảnh phay chất lượng thấp.

Mảnh Phay Có Thể Sử Dụng Cho Mọi Loại Vật Liệu Không?

Không, không có loại mảnh phay nào có thể sử dụng tối ưu cho tất cả các loại vật liệu. Mỗi loại vật liệu gia công yêu cầu mảnh phay với vật liệu, hình dạng, và lớp phủ phù hợp:

• Thép carbon và thép hợp kim: Mảnh carbide nhóm P, phủ TiAlN hoặc TiCN.
• Thép không gỉ: Mảnh carbide nhóm M, phủ AlTiN hoặc TiCN.
• Gang: Mảnh carbide nhóm K, không phủ hoặc phủ TiN.
• Nhôm và hợp kim nhẹ: Mảnh carbide nhóm N, phủ TiB2 hoặc PCD.
• Titan và hợp kim chịu nhiệt: Mảnh carbide nhóm S, phủ AlTiN đa lớp.
• Vật liệu cứng (>45 HRC): Mảnh CBN hoặc ceramic.

Sử dụng mảnh phay không phù hợp với vật liệu gia công sẽ dẫn đến tuổi thọ ngắn, chất lượng gia công kém, và có thể gây hư hỏng mảnh phay và thân dao.

Có Thể Mài Sắc Lại Mảnh Phay Không?

Về mặt kỹ thuật, có thể mài sắc lại một số loại mảnh phay, nhưng điều này không được khuyến nghị và hiếm khi được thực hiện trong môi trường sản xuất vì những lý do sau:

1. Mài sắc làm mất lớp phủ, giảm đáng kể hiệu suất và tuổi thọ mảnh phay.
2. Thay đổi kích thước và hình dạng của mảnh, ảnh hưởng đến độ chính xác gia công.
3. Chi phí mài sắc (thiết bị, thời gian, kỹ năng) thường cao hơn so với việc mua mảnh mới.
4. Mảnh phay hiện đại có nhiều cạnh cắt (3-8 cạnh), việc xoay mảnh để sử dụng cạnh mới hiệu quả hơn.

Đối với những ứng dụng đặc biệt hoặc mảnh phay đắt tiền (như PCD, CBN), việc mài sắc đôi khi được thực hiện bởi các đơn vị chuyên nghiệp với thiết bị chuyên dụng.

Làm Thế Nào Để Xử Lý Khi Mảnh Phay Bị Kẹt Trong Thân Dao?

Khi mảnh phay bị kẹt trong thân dao, hãy thực hiện các bước sau:

1. Làm sạch khu vực gá: Sử dụng khí nén để thổi sạch phoi và bụi bẩn xung quanh mảnh phay.
2. Kiểm tra vít kẹp: Đảm bảo vít kẹp không bị hỏng ren hoặc biến dạng. Thử nới lỏng và siết lại vít.
3. Sử dụng dung dịch tẩy rỉ: Nhỏ một chút dung dịch tẩy rỉ vào khu vực tiếp xúc giữa mảnh và thân dao, đợi 5-10 phút.
4. Gõ nhẹ: Sử dụng búa nhựa hoặc cao su gõ nhẹ vào thân dao (không phải mảnh phay) để giải phóng lực kẹt.
5. Sử dụng dụng cụ chuyên dụng: Một số nhà sản xuất cung cấp dụng cụ chuyên dụng để tháo mảnh phay bị kẹt.
6. Tránh dùng lực quá mạnh: Không sử dụng tua vít hoặc dụng cụ kim loại để cạy mảnh, có thể làm hỏng bề mặt gá của thân dao.

Sau khi tháo được mảnh phay, kiểm tra kỹ thân dao và bề mặt gá xem có bị hư hỏng không trước khi lắp mảnh mới. Đảm bảo làm sạch hoàn toàn bề mặt gá và kiểm tra vít kẹp trước khi lắp mảnh mới.

Xu Hướng Mới Trong Công Nghệ Mảnh Phay

Ngành công nghiệp mảnh phay đang phát triển nhanh chóng với nhiều đổi mới công nghệ. Nắm bắt các xu hướng mới giúp doanh nghiệp tối ưu hóa quy trình sản xuất và duy trì lợi thế cạnh tranh.

Vật Liệu Mới Trong Sản Xuất Mảnh Phay

Hiện nay, chứng kiến sự phát triển của các vật liệu tiên tiến mang lại hiệu suất vượt trội:

1. Carbide siêu mịn (Ultra-fine Carbide): Với kích thước hạt dưới 0.2μm, carbide siêu mịn cung cấp độ cứng cao hơn 15% và độ bền gấp 1.5 lần so với carbide thông thường. Vật liệu này đặc biệt hiệu quả cho gia công vật liệu cứng trên 50 HRC.
2. Cermets thế hệ mới: Hỗn hợp ceramic-kim loại với thành phần TiCN-WC-TaC-Co cung cấp khả năng chống mòn vượt trội và độ bền cạnh cắt cao hơn, phù hợp cho gia công tinh với tốc độ cao.
3. Cermet chịu nhiệt (SiAlON): Vật liệu gốm trên nền silicon-nhôm-oxy-nitride có khả năng chịu nhiệt lên đến 1400°C, cho phép gia công khô tốc độ cực cao.
4. Hợp kim nano cấu trúc: Carbide với cấu trúc nano được kiểm soát chính xác, cung cấp sự cân bằng tối ưu giữa độ cứng và độ bền, tăng tuổi thọ mảnh phay lên đến 40%.

Công Nghệ Lớp Phủ Tiên Tiến

Các công nghệ phủ mới đang nâng cao đáng kể hiệu suất của mảnh phay:

1. Lớp phủ đa thành phần (AlTiSiN): Kết hợp nhôm, titan, silicon và nitơ tạo ra lớp phủ có độ cứng lên đến 3500 HV, chịu nhiệt đến 1100°C, tăng tuổi thọ mảnh phay lên 2-3 lần trong gia công thép cứng.
2. Lớp phủ nano đa lớp: Cấu trúc nano với hàng trăm lớp siêu mỏng (1-10nm) xen kẽ nhau, tạo ra khả năng chống nứt vượt trội và độ bám dính tốt hơn.
3. Lớp phủ kim cương DLC (Diamond-Like Carbon): Lớp phủ mỏng (1-3μm) với đặc tính gần giống kim cương, cung cấp ma sát cực thấp và chống dính khi gia công hợp kim nhôm và vật liệu phi kim loại.
4. Công nghệ phủ chân không cao (HiPIMS): Phương pháp phủ ion xung công suất cao tạo ra lớp phủ đặc khít hơn, mịn hơn và bám dính tốt hơn so với PVD truyền thống.

Thiết Kế Mảnh Phay Tối Ưu Bằng AI

Trí tuệ nhân tạo đang cách mạng hóa việc thiết kế mảnh phay:

1. Tối ưu hóa hình học bằng AI: Thuật toán AI phân tích hàng nghìn biến thể thiết kế để xác định hình dạng tối ưu cho cạnh cắt, góc thoát phoi, và các thông số hình học khác dựa trên vật liệu và điều kiện gia công cụ thể.
2. Mô phỏng số học (Digital Twin): Tạo bản sao số của quá trình cắt để dự đoán chính xác hiệu suất mảnh phay trong điều kiện thực tế, giảm thiểu thời gian và chi phí thử nghiệm.
3. Thiết kế tùy biến hàng loạt (Mass Customization): Sử dụng AI để thiết kế nhanh các mảnh phay tùy chỉnh cho các ứng dụng đặc biệt, giảm thời gian phát triển từ vài tháng xuống còn vài ngày.
4. Tối ưu hóa các thông số cắt theo thời gian thực: Hệ thống AI tích hợp vào máy CNC tự động điều chỉnh các thông số cắt dựa trên dữ liệu cảm biến để kéo dài tuổi thọ mảnh phay và tối ưu hóa chất lượng bề mặt.

Mảnh Phay Dành Riêng Cho Gia Công 5 Trục

Máy gia công 5 trục đòi hỏi mảnh phay với thiết kế đặc biệt:

1. Mảnh phay đa hướng (Omni-directional): Thiết kế cạnh cắt cho phép tiếp cận từ nhiều hướng khác nhau, phù hợp cho gia công 5 trục liên tục.
2. Mảnh phay có bán kính góc lớn: Bán kính góc được thiết kế đặc biệt để tránh va chạm khi thay đổi hướng trong gia công 5 trục.
3. Mảnh phay dạng trụ (Barrel): Có hình dạng đặc biệt với bán kính lớn, cho phép gia công bề mặt cong với năng suất cao hơn 3-5 lần so với mảnh phay thông thường.
4. Mảnh phay tạo hình tự do (Freeform): Thiết kế đặc biệt cho gia công các bề mặt phức tạp trong khuôn mẫu và công nghiệp hàng không.

Xu Hướng Mảnh Phay Bền Vững Và Thân Thiện Môi Trường

Phát triển bền vững đang trở thành ưu tiên trong ngành công nghiệp mảnh phay:

1. Giảm sử dụng kim loại đất hiếm: Phát triển các hợp kim carbide sử dụng ít cobalt hơn hoặc thay thế cobalt bằng các chất kết dính thân thiện với môi trường hơn.
2. Tái chế và tái sử dụng: Công nghệ tiên tiến cho phép thu hồi tungsten từ mảnh phay đã qua sử dụng với hiệu suất lên đến 95%, giảm nhu cầu khai thác nguyên liệu mới.
3. Gia công khô và cận khô: Mảnh phay được thiết kế đặc biệt để gia công không cần hoặc cần rất ít dung dịch làm mát, giảm tác động môi trường và chi phí xử lý chất thải.
4. Công nghệ sản xuất tiết kiệm năng lượng: Quy trình sản xuất mảnh phay tối ưu giảm tiêu thụ năng lượng đến 30% so với phương pháp truyền thống.

Các xu hướng mới này không chỉ cải thiện hiệu suất gia công mà còn giảm chi phí sản xuất tổng thể và tác động môi trường. Nam Dương Tool luôn cập nhật các công nghệ tiên tiến nhất để mang đến cho khách hàng những giải pháp gia công hiệu quả và bền vững.

Tài Liệu Tham Khảo Và Tiêu Chuẩn Quốc Tế Về Mảnh Phay

Để đảm bảo thông tin chính xác và cập nhật, bài viết này tham khảo các tiêu chuẩn quốc tế và tài liệu chuyên ngành về mảnh phay. Dưới đây là danh sách các nguồn tham khảo chính và tiêu chuẩn liên quan.

Tiêu Chuẩn ISO Liên Quan Đến Mảnh Phay

• ISO 513:2012: Phân loại và ứng dụng của vật liệu cắt cứng cho gia công kim loại – Ký hiệu của các nhóm ứng dụng chính và nhóm ứng dụng.
• ISO 3364:2011: Mảnh phay carbide có lỗ và các chi tiết giữ – Kích thước.
• ISO 883:2017: Dụng cụ cắt – Kích thước định tâm và góc lắp cho mảnh phay.
• ISO 5608:2012: Dụng cụ cắt – Định danh mảnh phay carbide cho công cụ cắt.
• ISO 6987:2021: Dụng cụ cắt – Hệ thống định danh mảnh phay tròn, vuông, tam giác, lục giác, và bát giác.

Tiêu Chuẩn ANSI/ASTM Về Mảnh Phay

• ANSI B212.4: Tiêu chuẩn về mảnh phay carbide – Kích thước, dung sai và ký hiệu.
• ANSI/ASME B94.55M: Thông số kỹ thuật cho dụng cụ cắt kim loại – Mảnh phay carbide, ceramic, và các vật liệu khác.
• ASTM B311-17: Phương pháp thử nghiệm độ đặc của sản phẩm bột kim loại và hợp kim.
• ASTM E18-20: Phương pháp thử nghiệm tiêu chuẩn cho độ cứng Rockwell của vật liệu kim loại.

Tài Liệu Tham Khảo Từ Các Nhà Sản Xuất Hàng Đầu

• Sandvik Coromant (2022). Technical Guide: Milling Solutions. Sandvik Coromant Technical Publications.
• Kennametal Inc. (2023). Master Catalog: Indexable Milling. Kennametal Technical Library.
• ZCC.CT (2024). Technical Handbook: Milling Inserts and Tooling Systems. ZCC Cutting Tools Europe GmbH.
• Mitsubishi Materials (2023). Technical Data: Carbide Inserts and Cutting Technology. Mitsubishi Materials Corporation.
• Iscar Ltd. (2024). Milling Tools – Technical Guide. Iscar Technical Publications.

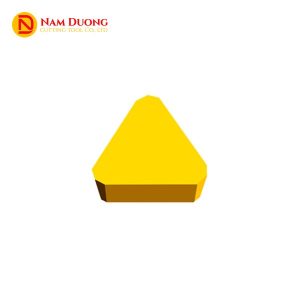

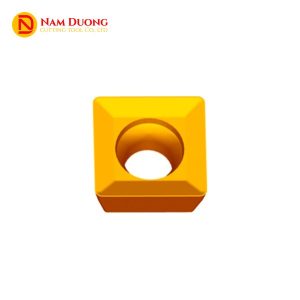

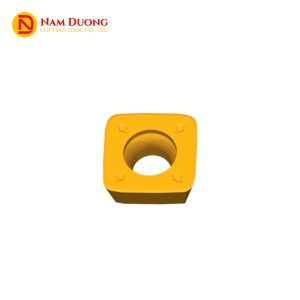

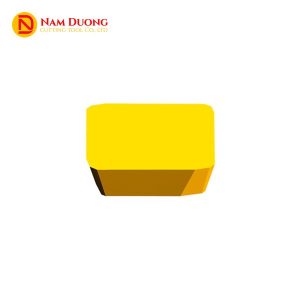

Bảng Tra Cứu Mã Mảnh Phay Phổ Biến

Bảng tra cứu đầy đủ có thể được tìm thấy trong catalog của Nam Dương Tool hoặc tại trang web chính thức.

Liên Kết Đến Catalog Sản Phẩm Của Nam Dương Tool

Để biết thêm thông tin chi tiết về các loại mảnh phay và dao phay gắn mảnh từ ZCC.CT cũng như các sản phẩm khác của Nam Dương Tool, quý khách có thể truy cập catalog sản phẩm đầy đủ tại website chính thức của công ty.

Mảnh phay là một thành phần thiết yếu trong ngành công nghiệp gia công kim loại hiện đại. Với những kiến thức được trình bày trong bài viết này, chúng tôi hy vọng quý khách có thể lựa chọn và sử dụng mảnh phay một cách tối ưu, nâng cao hiệu quả sản xuất và chất lượng sản phẩm. Nam Dương Tool cam kết cung cấp những sản phẩm chất lượng cao nhất cùng với dịch vụ tư vấn chuyên nghiệp để đáp ứng mọi nhu cầu gia công của quý khách.
