CCMT 1204 Là Gì? Toàn Bộ Thông Số Kỹ Thuật, Ứng Dụng & Cách Chọn Mảnh Tiện Carbide Đúng Chuẩn ISO
CCMT 1204 là mã ký hiệu theo tiêu chuẩn ISO 1832 dành cho mảnh tiện carbide (turning insert) hình thoi 80°, đường kính vòng tròn nội tiếp (IC) 12.7mm (1/2 inch), dùng trên máy CNC tiện để gia công thép carbon, inox, và gang. 3 thông số bạn cần nắm ngay: hình dạng rhombic 80°, IC = 12.7mm, và 2 biến thể bán kính mũi phổ biến là CCMT120404 (Rε = 0.4mm) và CCMT120408 (Rε = 0.8mm).
Chọn đúng mã CCMT 1204 ảnh hưởng trực tiếp đến 3 yếu tố vận hành: tuổi thọ insert, năng suất cắt, và độ nhám bề mặt (Ra) chi tiết gia công. Một kỹ sư chọn sai chipbreaker hoặc grade carbide có thể làm giảm tuổi thọ insert tới 40–60% so với lý thuyết nhà sản xuất.
Bài viết này giải mã toàn bộ chuỗi mã ISO 1832, trình bày thông số kỹ thuật đầy đủ, hướng dẫn ứng dụng thực tế theo vật liệu và chế độ cắt, hướng dẫn lắp đặt từng bước, và tiêu chí chọn mua đúng chuẩn tại thị trường Việt Nam 2026.
CCMT 1204 Là Gì? Định Nghĩa & Phân Loại Theo Tiêu Chuẩn ISO 1832
CCMT 1204 là mã ký hiệu theo tiêu chuẩn ISO 1832 — tiêu chuẩn quốc tế mã hóa toàn bộ đặc tính hình học, kích thước, và kiểu lắp của một mảnh tiện carbide (turning insert). Mỗi ký tự và chữ số trong chuỗi mã đều mang ý nghĩa kỹ thuật xác định, không phải tên thương mại tự đặt.
Vai trò của mã ISO 1832 trong ngành cơ khí là tiêu chuẩn hóa ngôn ngữ kỹ thuật toàn cầu. Kỹ sư và bộ phận mua hàng tại Việt Nam có thể tra cứu, so sánh, và đặt hàng insert từ bất kỳ nhà sản xuất nào — ZCC.CT, Kennametal, Sandvik, hay Kyocera — mà không cần xem catalog riêng, chỉ cần đọc đúng mã ISO.
Để hiểu chính xác “CCMT 1204 nghĩa là gì”, cần giải mã từng ký tự trong chuỗi mã theo ISO 1832.

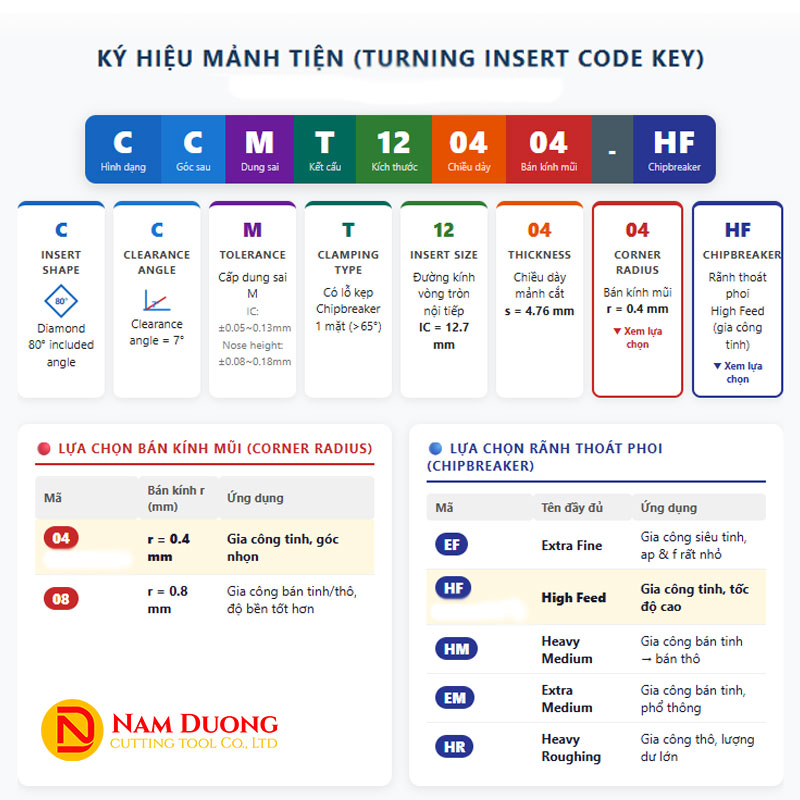

Giải Mã Từng Ký Tự Trong Mã CCMT 1204 Theo ISO 1832
Mỗi ký tự trong mã CCMT 1204 tương ứng một thông số hình học hoặc kích thước xác định theo ISO 1832:2017.
| Ký Tự | Ý Nghĩa | Giá Trị Cụ Thể Cho CCMT 1204 |
|---|---|---|
| C (vị trí 1) | Hình dạng insert (Shape) | Rhombic — góc mũi (included angle) 80° |
| C (vị trí 2) | Góc sau (Clearance Angle) | 7° dương (Positive clearance) |
| M (vị trí 3) | Cấp dung sai (Tolerance Class) | Class M — IC ±0.08mm, chiều cao mũi ±0.13mm |
| T (vị trí 4) | Kiểu lắp (Fixing/Type) | Lỗ tròn, vát côn 40–60° một mặt, siết vít M3 |
| 12 (vị trí 5) | Đường kính IC (Inscribed Circle) | 12 → IC = 12.7mm (1/2 inch) |
| 04 (vị trí 6) | Độ dày insert (Thickness S) | 04 → S = 4.76mm (0.187 inch) |
| 04 / 08 (vị trí 7) | Bán kính mũi (Corner Radius Rε) | 04 → Rε = 0.4mm; 08 → Rε = 0.8mm |
Lưu ý quan trọng: mã viết tắt “CCMT 1204” không chỉ định bán kính mũi. Khi đặt hàng thực tế, bạn phải ghi rõ CCMT120404 (Rε = 0.4mm) hoặc CCMT120408 (Rε = 0.8mm). Nhầm lẫn ở điểm này là nguyên nhân phổ biến gây đặt sai hàng tại các xưởng cơ khí Việt Nam.
Mã ANSI tương đương dùng cho catalog nhà sản xuất Mỹ: CCMT120404 = CCMT431; CCMT120408 = CCMT432. Khi làm việc với catalog của Kennametal, MSC Direct, hay Grainger, bạn dùng mã ANSI này thay vì mã ISO.

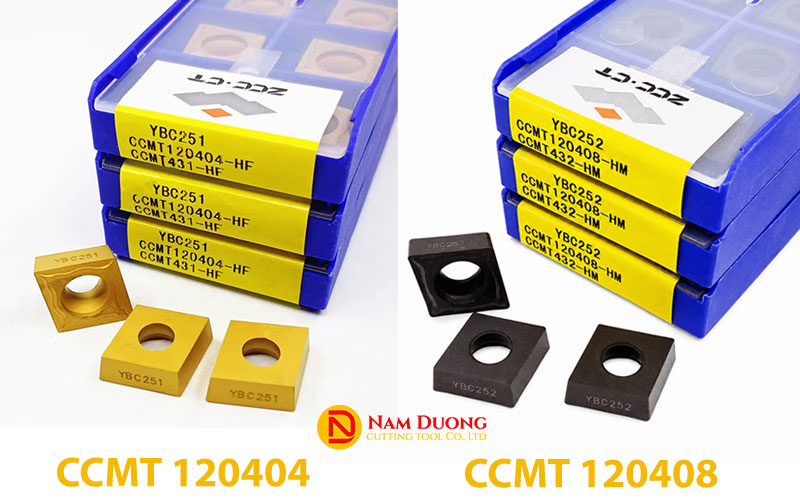

CCMT120404 Và CCMT120408: Hai Biến Thể Phổ Biến Nhất Và Khi Nào Dùng Cái Nào
CCMT120404 và CCMT120408 khác nhau ở một thông số duy nhất — bán kính mũi (corner radius Rε) — nhưng sự khác biệt đó ảnh hưởng trực tiếp đến độ nhám bề mặt, lực cắt hướng tâm, và tuổi thọ insert.
| Tiêu Chí | CCMT120404 (Rε = 0.4mm) | CCMT120408 (Rε = 0.8mm) |
|---|---|---|
| Bán kính mũi | 0.4mm | 0.8mm |
| Độ nhám bề mặt | Ra thấp hơn (bề mặt mịn hơn) | Ra cao hơn |
| Phạm vi feed khuyến nghị | 0.05–0.20 mm/vòng | 0.10–0.35 mm/vòng |
| Độ bền mũi dao | Thấp hơn (mũi nhọn dễ mẻ) | Cao hơn (mũi tù chịu lực tốt hơn) |
| Ứng dụng phù hợp | Finishing, inox, vật liệu mỏng | Semi-finishing, thép carbon, gang |
Quy tắc chọn nhanh: vật liệu mềm hoặc mỏng cộng với yêu cầu bề mặt đẹp thì chọn CCMT120404. Vật liệu cứng hoặc cắt thô cộng với ưu tiên năng suất thì chọn CCMT120408. Nếu xưởng chỉ tồn kho một loại, CCMT120408 là lựa chọn đa năng hơn cho cơ khí tổng hợp.

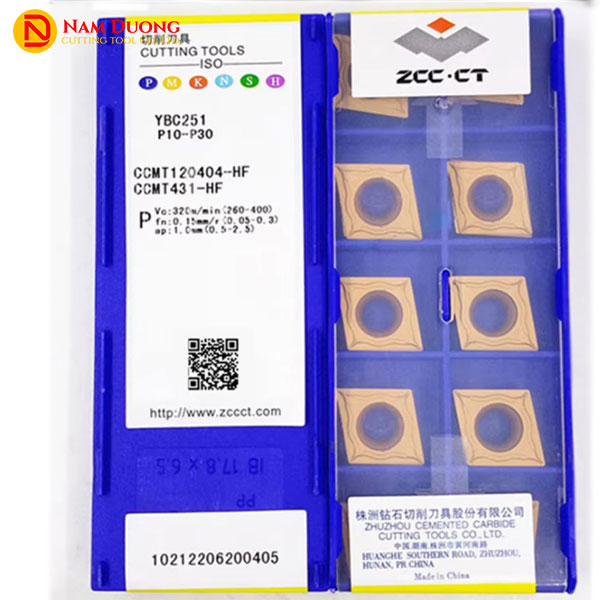

Thông Số Kỹ Thuật Đầy Đủ Của Mũi Tiện CCMT 1204
Phần này trình bày thông số đầy đủ theo tiêu chuẩn quốc tế — dùng được để đối chiếu với catalog của bất kỳ nhà sản xuất nào, từ ZCC.CT đến Kennametal hay Kyocera. Thông số kỹ thuật là nền tảng để chọn đúng insert, holder, và chế độ cắt — không nên bỏ qua bước đối chiếu này trước khi đưa vào sản xuất.
Bảng Thông Số Kỹ Thuật Chuẩn ISO: Kích Thước, Dung Sai & Thông Số Vật Lý
Các giá trị dưới đây tuân theo ISO 1832:2017 và dữ liệu sản phẩm từ Kennametal (mã 7093841) và machiningdoctor.com.
| Thông Số | Giá Trị |
|---|---|
| Hình dạng (Shape) | Rhombic — góc mũi 80° (Included Angle 80°) |
| Góc sau (Clearance Angle) | 7° dương |
| Cấp dung sai (Tolerance Class) | M — IC ±0.08mm; chiều cao mũi ±0.13mm |
| Kiểu lắp (Type) | T — lỗ tròn, vát côn 40–60° một mặt |
| Đường kính IC | 12.7mm (0.500 inch) |
| Chiều dài cạnh cắt (L) | 12.896mm (0.5077 inch) |
| Độ dày insert (S) | 4.76mm (0.187 inch) |
| Đường kính lỗ lắp vít (d1) | ~5.5mm (0.216 inch) |
| Bán kính mũi (Rε) | 0.4mm / CCMT120404 — hoặc — 0.8mm / CCMT120408 |
| Số cạnh cắt sử dụng được | 2 cạnh (single-sided positive insert) |
| Vật liệu nền (Substrate) | Tungsten Carbide WC-Co |
| Mã ANSI tương đương | CCMT431 (04) / CCMT432 (08) |
Kích thước có thể sai lệch ±0.02–0.05mm giữa các nhà sản xuất khác nhau do dung sai gia công. Luôn đối chiếu với catalog nhà sản xuất cụ thể khi yêu cầu chính xác cao. Lưu ý đặc biệt: CCMT là insert positive single-sided — chỉ có 2 cạnh cắt sử dụng được trên mỗi insert, không phải 4 như CNMG.

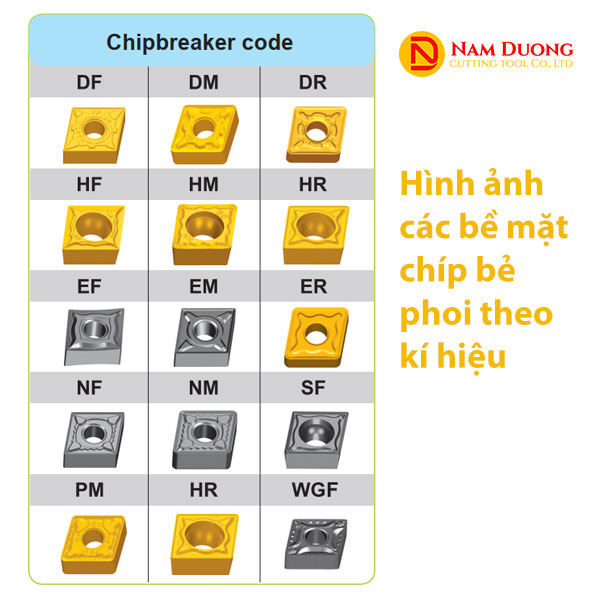

Các Loại Chipbreaker Phổ Biến Của CCMT 1204: HF, EF, HM, EM, HR & Cách Chọn Theo Vật Liệu
Chipbreaker (hình học mặt trước insert — top face geometry) là rãnh và góc trên mặt cắt của insert, được thiết kế để kiểm soát hình dạng phoi. Chipbreaker ảnh hưởng trực tiếp đến 4 yếu tố: hình dạng phoi, lực cắt, nhiệt độ vùng cắt, và chất lượng bề mặt chi tiết.
| Ký Hiệu | Loại Gia Công | Vật Liệu Phù Hợp | Lượng Chạy Dao Khuyến Nghị |
|---|---|---|---|
| HF / EF | Finishing (tinh) | Thép mềm, inox, nhôm | 0.05–0.15 mm/vòng |
| HM / EM | Semi-finishing (bán tinh) | Thép carbon, inox SS304/316 | 0.10–0.25 mm/vòng |
| HR | Roughing (tiện thô) | Thép carbon, gang cứng | 0.20–0.40 mm/vòng |
Một thực tế quan trọng mà nhiều xưởng bỏ qua: cùng mã CCMT120404 nhưng chipbreaker EF và EM cho kết quả bề mặt khác nhau hoàn toàn. Chipbreaker EF tạo phoi cuộn chặt ở feed thấp, trong khi chipbreaker EM ổn định hơn ở feed trung bình nhưng kém hiệu quả ở feed thấp.
Khi đặt hàng, chipbreaker phải được ghi rõ vào cuối mã sản phẩm. Ví dụ: CCMT120404-EF hoặc CCMT120404-HM — thiếu ký hiệu chipbreaker dẫn đến nhà cung cấp giao hàng tùy ý, không đúng ứng dụng.
Grade Carbide & Lớp Phủ Coating: CVD, PVD, TiAlN & Các Grade Phổ Biến Tại Việt Nam 2026
2 công nghệ phủ chính tạo nên sự khác biệt về hiệu suất giữa các grade carbide:
CVD (Chemical Vapor Deposition — Lắng đọng hơi hóa học): Lớp phủ dày 5–20µm, thường gồm TiCN + Al₂O₃ + TiN. Khả năng chịu mài mòn cao, phù hợp gia công thép carbon và gang ở tốc độ cắt cao. Cạnh cắt ít sắc hơn PVD do lớp phủ dày.
PVD (Physical Vapor Deposition — Lắng đọng hơi vật lý): Lớp phủ mỏng hơn, 1–5µm, thường là TiAlN hoặc AlCrN. Cạnh cắt sắc hơn, sinh nhiệt thấp hơn, phù hợp gia công inox, hợp kim chịu nhiệt, và vật liệu mỏng. Ít chịu mài mòn hơn CVD ở tốc độ cao.
| Grade | Nhà Sản Xuất | Loại Coating | Vật Liệu Gia Công | Ưu Điểm Nổi Bật |
|---|---|---|---|---|
| YBC251 | ZCC.CT | CVD (TiCN+Al₂O₃+TiN) | P (thép), K (gang) | Chịu mài mòn cao, chịu tải cắt gián đoạn, giá hợp lý |
| HM4325 | Zhuzhou | CVD | P (thép carbon) | Tiện thô thép carbon, chi phí thấp |
| LF6018 | ZCC.CT | PVD (TiAlN) | M (inox), P finishing | Cạnh cắt sắc, bề mặt mịn, ít work hardening |
| KCU10B | Kennametal | PVD (TiAlN nanocoat) | P/M/K | Đa năng, tuổi thọ dài, hiệu suất cao |
Vật liệu nền tungsten carbide WC-Co có 2 biến thể quan trọng: hàm lượng Co thấp 6–8% cho độ cứng cao (hardness ưu tiên), phù hợp finishing và semi-finishing; hàm lượng Co cao 10–12% cho độ dẻo và khả năng chịu sốc nhiệt tốt hơn, phù hợp roughing và cắt gián đoạn.
Tại thị trường Việt Nam 2026, YBC251 (ZCC.CT) — phân phối chính hãng bởi Namduongtool — là grade được mua nhiều nhất trong dòng CCMT 1204 nhờ cân bằng tốt giữa hiệu suất CVD và giá thành phù hợp cho xưởng SME.
Ứng Dụng Thực Tế Của Mảnh Tiện CCMT 1204 Trong Gia Công CNC
CCMT 1204 là dòng insert đa năng, hoạt động hiệu quả từ gia công hoàn thiện (finishing) đến bán thô (semi-roughing) trên nhiều nhóm vật liệu khác nhau. Phạm vi ứng dụng chính theo phân loại ISO 513 bao gồm: thép carbon (P), thép không gỉ (M), gang (K), và hợp kim nhôm (N). Tại Việt Nam, CCMT 1204 được sử dụng phổ biến nhất trong ngành cơ khí chế tạo, gia công chi tiết máy, khuôn mẫu, ô tô, và điện tử.
Ứng Dụng Theo Vật Liệu: Thép Carbon, Inox SS304 Hoặc SS316, Gang & Hợp Kim Nhôm
Thép carbon (ISO P — Steel): CCMT 1204 với grade YBC251 hoặc HM4325, chipbreaker HM hoặc EM là lựa chọn tiêu chuẩn. Ứng dụng phổ biến nhất tại xưởng Việt Nam: tiện trục truyền động, bạc đạn (bearing housing), bánh răng. Tốc độ cắt (Vc) khuyến nghị 200–350 m/phút.
Thép không gỉ (ISO M — Stainless Steel SS304, SS316): Chọn CCMT120404, chipbreaker EF hoặc EM, grade PVD như YBG205 hoặc KCU10B. Inox có xu hướng bị work hardening (cứng nguội) — hiện tượng vật liệu tự cứng lại khi dao dừng giữa chừng. Duy trì tốc độ cắt ổn định 150–250 m/phút, không bao giờ dừng dao khi đang tiếp xúc chi tiết.
Gang (ISO K — Cast Iron): CCMT120408, chipbreaker HM hoặc HR, grade CVD như YBC251. Cắt khô (dry cutting) hoặc thổi khí nén — tuyệt đối tránh dung dịch gốc nước vì gây sốc nhiệt (thermal shock) nứt vỡ insert. Tốc độ 250–400 m/phút.
Hợp kim nhôm (ISO N — Non-ferrous): Chọn grade uncoated hoặc PVD TiN mỏng, chipbreaker LC, LH, tốc độ rất cao ≥400 m/phút. Lưu ý: CCMT 1204 carbide ít phổ biến hơn cho nhôm so với dòng CCGT (polished positive — mặt trước đánh bóng), vì nhôm dễ dính phoi (built-up edge). Nên cân nhắc CCGT 1204 khi gia công nhôm chiếm tỷ trọng lớn trong xưởng.
| Vật Liệu | Grade Khuyến Nghị | Chipbreaker | Tốc Độ Cắt Vc (m/phút) |
|---|---|---|---|
| Thép carbon (P) | YBC251, HM4325 | HM, EM | 200–350 |
| Inox SS304/316 (M) | LF6018, KCU10B | LF, MF | 150–250 |
| Gang xám (K) | YBC251 CVD | HM, HR | 250–400 |
| Hợp kim nhôm (N) | Uncoated / PVD mỏng | LC, LH | ≥400 |
Ứng Dụng Theo Phương Pháp Gia Công: Tiện Thô, Tiện Ban Tinh & Tiện Tinh
Tiện thô (Roughing): Dùng CCMT120408 (Rε = 0.8mm), chipbreaker HM hoặc HR, grade CVD dày như YBC251 hoặc HM4325. Thông số điển hình: chiều sâu cắt ap = 2.0–4.0mm, lượng chạy dao f = 0.25–0.40 mm/vòng. Ưu tiên năng suất bóc phôi, chấp nhận Ra cao hơn.
Tiện bán tinh (Semi-finishing): Dùng CCMT120408 hoặc CCMT120404 tùy yêu cầu Ra, chipbreaker MF hoặc HM, grade KCU10B hoặc LF6018. Thông số: ap = 0.5–2.0mm, f = 0.10–0.25 mm/vòng. Đây là phạm vi ứng dụng rộng nhất và phổ biến nhất của CCMT 1204 tại xưởng Việt Nam.
Tiện tinh (Finishing): Dùng CCMT120404 (Rε = 0.4mm), chipbreaker HF, grade PVD sắc cạnh như YBC151 hoặc KCU10B. Thông số: ap = 0.2–0.8mm, f = 0.05–0.15 mm/vòng. Ra đạt được 1.6–3.2µm trong điều kiện máy cứng vững.
Giới hạn quan trọng cần ghi nhớ: CCMT 1204 không được khuyến nghị cho heavy roughing với ap > 4.0mm. Trong trường hợp đó, nên chuyển sang dòng CNMG hoặc WNMG — insert âm (negative rake), hai mặt (double-sided) — có cạnh cắt mạnh hơn và chịu tải tốt hơn.
Holder & Cán Tiện Tương Thích: PCLNR, MTJNR & Các Cấu Hình Kẹp Phổ Biến
Nguyên tắc tương thích holder: số 12 trong mã CCMT 1204 (IC = 12.7mm = 1/2 inch) chỉ định kích thước pocket của holder. Holder phải có pocket IC-12 tương ứng — không thể lắp insert IC-12 vào holder thiết kế cho IC-09 hoặc IC-16.
| Mã Holder | Kích Thước Thân (Shank) | Góc Vào Dao | Ứng Dụng |
|---|---|---|---|
| PCLNR/PCLNL 2525M12 | 25×25mm | 95° | Tiện ngoài — phổ biến nhất tại xưởng CNC Việt Nam |
| MTJNR/MTJNL 2525M12 | 25×25mm | 93° | Tiện ngoài — tối ưu inox và gia công có wiper insert |
| PCLNR/PCLNL 2020K12 | 20×20mm | 95° | Máy tiện cỡ nhỏ hoặc trung bình |
| SCLCR/SCLCL 2525M12 | 25×25mm | 95° | Đa năng — tương thích CCMT và CCGT cùng IC-12 |
Một lưu ý thực tế thường bị bỏ qua: holder PCLNR chỉ dùng cho tiện ngoài (external turning). Với tiện trong (internal boring — gia công lỗ), cần boring bar dạng thanh thép kết hợp pocket IC-12 riêng biệt, không dùng được holder ngoài thông thường.
Kích thước thân holder phổ biến nhất tại xưởng CNC Việt Nam là 20×20mm và 25×25mm. Máy tiện DOOSAN, Takisawa, hay EMCO cỡ trung thường dùng 25×25mm làm chuẩn.
Thông Số Cắt Gọt Khuyến Nghị Khi Sử Dụng Mảnh Tiện CCMT 1204
Thông số cắt (cutting parameters) là yếu tố quyết định trực tiếp tuổi thọ insert và chất lượng bề mặt chi tiết — không thể bỏ qua bước thiết lập này dù đã chọn đúng grade và chipbreaker. Các giá trị dưới đây là khuyến nghị từ nhà sản xuất theo ISO 513 — cần điều chỉnh ±10–15% tùy điều kiện thực tế của máy, bao gồm độ cứng vững máy, tình trạng mâm cặp, và chiều dài nhô dao (overhang).
Bảng Tốc Độ Cắt (Vc), Lượng Chạy Dao (f) & Chiều Sâu Cắt (ap) Theo Từng Loại Vật Liệu
| Vật Liệu | Vc (m/phút) | f (mm/vòng) | ap (mm) | Grade Phù Hợp |
|---|---|---|---|---|
| Thép carbon (P) | 200–350 | 0.10–0.30 | 0.5–3.0 | YBC251, HM4325 |
| Inox SS304/316 (M) | 150–250 | 0.08–0.25 | 0.3–2.5 | YBG205, KCU10B |
| Gang xám (K) | 250–400 | 0.15–0.35 | 0.5–4.0 | YBC251 CVD |
| Nhôm hợp kim (N) | 400–800 | 0.10–0.30 | 0.5–3.0 | Uncoated / PVD mỏng |
| Thép cứng (H) | 80–150 | 0.05–0.15 | 0.1–0.5 | CBN khuyến nghị hơn carbide |
5 ghi chú thực tế không thể bỏ qua khi thiết lập thông số:
- ⚠️ Luôn bắt đầu ở mức Vc thấp nhất trong khoảng khuyến nghị, tăng dần đến khi phoi ổn định và không rung động.
- ⚠️ Với inox: duy trì feed liên tục — dừng dao khi đang tiếp xúc chi tiết gây work hardening, làm mẻ insert ngay lập tức.
- ⚠️ Giảm Vc xuống 20–30% nếu máy có rung động (chatter) hoặc độ cứng thấp (máy cũ, trục chính mòn).
- ⚠️ Với gang xám: cắt khô hoặc dùng thổi khí nén — tuyệt đối không dùng dung dịch gốc nước, gây sốc nhiệt nứt insert.
- ⚠️ Không vượt ap > 3.5mm cho CCMT 1204 với grade thông thường — nguy cơ gãy insert đột ngột.
Dung Dịch Làm Mát: Cắt Ướt, Cắt Khô Hay Thổi Khí — Chọn Đúng Theo Vật Liệu
- Cắt ướt (Flood Coolant): Phù hợp với thép carbon và inox. Dung dịch gốc nước pha 6–10% giảm nhiệt hiệu quả, cải thiện khả năng thoát phoi (chip evacuation), và tăng tuổi thọ insert 20–35% so với cắt khô trong điều kiện tương đương.
- Cắt khô (Dry Cutting): Phù hợp với gang xám. Gang tạo phoi vụn (abrasive chips), ít nhiệt cắt hơn thép, và nhạy cảm với sốc nhiệt. Dùng grade CVD có lớp Al₂O₃ để tăng khả năng chịu nhiệt khi cắt khô ở tốc độ cao.
- Thổi khí nén (Air Blast): Lựa chọn thay thế khi không có hệ thống coolant. Phù hợp nhôm và gang — hiệu quả làm mát thấp hơn flood coolant nhưng ngăn phoi tích tụ trong vùng cắt.
| Vật Liệu | Phương Pháp Làm Mát | Nồng Độ Coolant | Lưu Ý Đặc Biệt |
|---|---|---|---|
| Thép carbon | Flood Coolant | 6–10% | Đảm bảo lưu lượng đủ tại vùng cắt |
| Inox SS304/316 | Flood Coolant | 8–10% | Không dừng dao khi đang tiếp xúc |
| Gang xám | Cắt khô / Thổi khí | — | ❌ Tuyệt đối không dùng dung dịch gốc nước |
Cách Lắp Đặt & Sử Dụng Mảnh Tiện CCMT 1204 Đúng Kỹ Thuật
Lắp insert sai cách là nguyên nhân phổ biến nhất gây mẻ insert sớm, rung động gia công, và bề mặt chi tiết kém chất lượng — dù đã chọn đúng grade và thiết lập thông số cắt chính xác. Phần này viết từ góc nhìn thực hành của thợ tiện CNC có kinh nghiệm, không phải lý thuyết catalog.
Hướng Dẫn Lắp Mũi Cắm CCMT 1204 Vào Holder Từng Bước
- Tắt máy, đưa trục chính về trạng thái an toàn (park position). Không bao giờ thay insert khi máy đang chạy hoặc trục chính còn quay.
- Tháo vít giữ insert (vít M3 hoặc vít Torx). Dùng chìa lục giác phù hợp (thường là Allen key 2.5mm), xoay ngược chiều kim đồng hồ. Tránh dùng chìa không đúng kích thước — dễ hỏng đầu vít.
- Lấy insert cũ ra, lau sạch pocket holder bằng giẻ khô sạch. Không dùng tay trần tiếp xúc trực tiếp với cạnh cắt insert. Kiểm tra pocket không bị mòn, nứt, hoặc còn phoi kẹt trong rãnh định vị.
- Kiểm tra insert CCMT 1204 mới trước khi lắp. Xác nhận đúng mã (CCMT120404 hay CCMT120408), đúng chipbreaker và grade theo yêu cầu gia công. Dùng kính lúp ×10 kiểm tra cạnh cắt không có vi mẻ.
- Đặt insert vào pocket, đảm bảo insert ngồi phẳng và tiếp xúc đúng 2 mặt định vị. Dùng ngón tay giữ nhẹ trong khi canh chỉnh — cảm giác insert “click” vào đúng vị trí là dấu hiệu tốt.
- Siết vít M3 với lực moment (torque) 1.5–2.0 Nm. Dùng cờ lê lực (torque wrench) nếu có để đảm bảo chính xác. Siết quá mạnh (>2.5 Nm) → gãy vít; siết quá nhẹ (<1.0 Nm) → insert xê dịch trong quá trình cắt.
- Kiểm tra lại vị trí insert bằng mắt. Cạnh cắt phải nhô đúng hướng ra khỏi pocket, không lệch so với mặt tham chiếu của holder.
- Đặt dao về vị trí làm việc, thực hiện đường cắt thử nghiệm (trial cut). Bắt đầu với ap = 0.5mm và f = 0.1 mm/vòng — quan sát phoi và âm thanh cắt trước khi chạy chương trình đầy đủ.
Các Lỗi Thường Gặp Khi Dùng CCMT 1204 & Cách Khắc Phục
| # | Triệu Chứng | Nguyên Nhân | Giải Pháp |
|---|---|---|---|
| 1 | Insert mòn nhanh bất thường | Vc quá cao; grade không phù hợp vật liệu | Giảm Vc 15–20%; chuyển sang grade CVD chịu mài mòn cao hơn |
| 2 | Mẻ cạnh cắt (Chipping) | Rung động; ap quá lớn; cắt gián đoạn nặng | Giảm ap; kiểm tra độ cứng vững máy và kẹp chi tiết; chọn grade có hàm lượng Co cao hơn |
| 3 | Phoi dính vào insert — Built-up Edge (BUE) | Vc quá thấp; không đủ làm mát | Tăng Vc; tăng lưu lượng coolant; chuyển chipbreaker LF với rake dương lớn hơn |
| 4 | ⚠️ Bề mặt chi tiết bị nhám (Ra cao) | Rε quá nhỏ; feed quá cao; insert đã mòn | Chuyển sang CCMT120408; giảm feed; thay insert mới ngay khi phát hiện mòn cạnh cắt |
| 5 | Rung động (Chatter) | Dao nhô quá dài; thân holder không đủ cứng; Vc sai | Rút ngắn chiều dài nhô dao; giảm Vc 20%; kiểm tra lực kẹp holder |
| 6 | ⚠️ Gãy insert đột ngột | ap vượt giới hạn; cắt gián đoạn nặng không có coolant | Không vượt ap > 3.5mm; chọn grade PVD Co cao hơn cho điều kiện cắt gián đoạn |
| 7 | Insert bị xoay trong pocket khi cắt | Vít giữ chưa siết đủ lực moment | Siết vít đến 1.5–2.0 Nm; kiểm tra pocket holder có bị mòn không, thay holder nếu cần |
| 8 | Màu phoi bất thường (xanh lam hoặc đen) | Nhiệt độ cắt quá cao; mất dung dịch làm mát | Tăng lưu lượng coolant; giảm Vc và f đồng thời; kiểm tra hệ thống làm mát máy |
So Sánh CCMT 1204 Với Các Dòng Insert Tương Tự: Khi Nào Chọn Cái Nào?
CCMT 1204 không phải lựa chọn tối ưu cho mọi tình huống gia công. Biết rõ khi nào nên dùng insert khác giúp tối ưu chi phí công cụ và năng suất sản xuất — đây là kỹ năng phân biệt kỹ sư công nghệ có kinh nghiệm với người mới vào nghề. Bài viết so sánh 3 cặp đối chiếu quan trọng nhất theo câu hỏi thực tế từ kỹ sư Việt Nam.

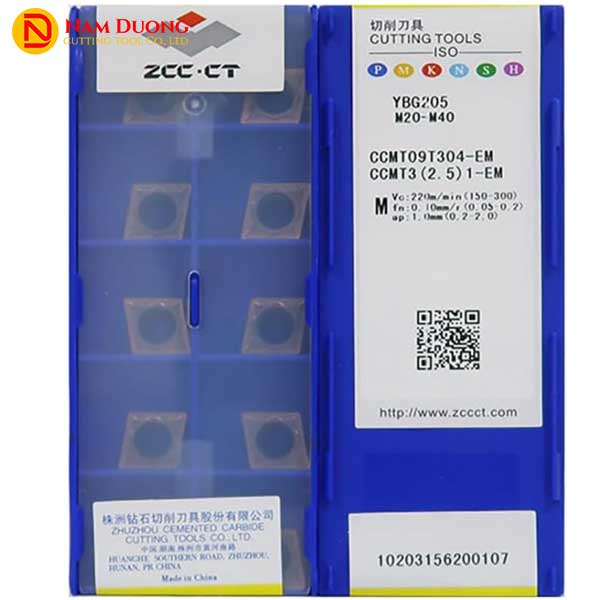

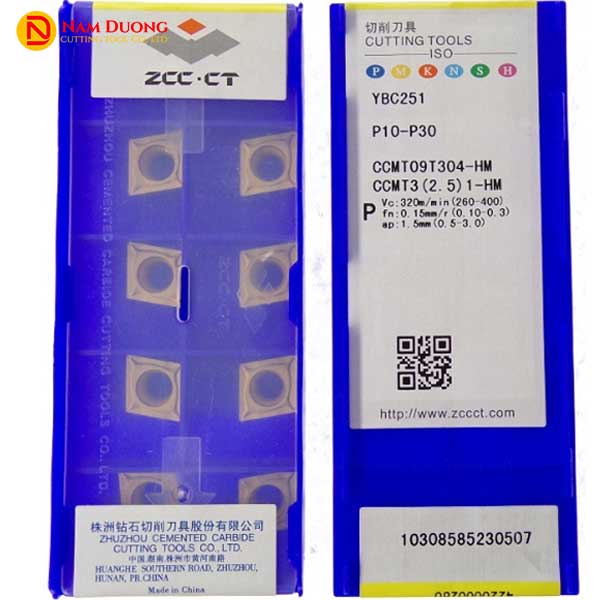

CCMT 1204 Và CCMT 09T3: Kích Thước Khác Nhau, Ứng Dụng Khác Nhau
CCMT 09T3 (IC = 9.525mm, 3/8 inch) và CCMT 1204 (IC = 12.7mm, 1/2 inch) khác nhau về kích thước insert và holder tương ứng — không thể dùng chung holder.
| Tiêu Chí | CCMT 09T3 | CCMT 1204 |
|---|---|---|
| IC Size | 9.525mm (3/8 inch) | 12.7mm (1/2 inch) |
| Chiều dài cạnh cắt | ~9.67mm | 12.896mm |
| Kích thước holder | 16×16mm hoặc 20×20mm | 20×20mm hoặc 25×25mm |
| Chiều sâu cắt tối đa (ap max) | ~2.0–3.0mm | ~3.5–4.0mm |
| Ứng dụng chính | Chi tiết nhỏ, máy tiện nhỏ đến trung | Chi tiết lớn hơn, máy tiện trung đến lớn |
| Giá tương đối | Thấp hơn ~15–20% | Chuẩn |
CCMT 09T3 phù hợp cho máy tiện nhỏ hoặc trung bình, gia công chi tiết đường kính dưới 50mm — lực cắt nhỏ hơn, phù hợp máy có công suất trục chính thấp. CCMT 1204 phù hợp khi holder xưởng là 25×25mm và chi tiết gia công lớn hơn, đòi hỏi ap sâu hơn và năng suất cao hơn.
Khuyến nghị thực tế: nếu xưởng chỉ có một cỡ holder 25×25mm, chọn CCMT 1204. Nếu máy tiện nhỏ và đường kính chi tiết ≤ 50mm, CCMT 09T04 thường đủ dùng và tiết kiệm chi phí insert hơn.
CCMT 1204 Và CNMG 1204: Positive Rake Và Negative Rake — Chọn Đúng Cho Đúng Ứng Dụng
Sự khác biệt cốt lõi giữa CCMT và CNMG không nằm ở kích thước (cùng IC 12.7mm) mà ở cấu trúc góc thoát — ảnh hưởng toàn bộ đến lực cắt, số cạnh sử dụng được, và phạm vi ứng dụng tối ưu.
| Tiêu Chí | CCMT 1204 | CNMG 1204 |
|---|---|---|
| Góc thoát (Rake Angle) | +7° (Positive Rake) | 0° (Negative Rake) |
| Số cạnh cắt/insert | 2 cạnh (single-sided) | 4 cạnh (double-sided) |
| Lực cắt | Nhỏ hơn | Lớn hơn |
| Ứng dụng tối ưu | Finishing đến semi-finishing | Semi-roughing đến heavy roughing |
| Yêu cầu máy | Máy trung bình, công suất vừa | Máy cứng vững, công suất cao |
| Chi phí/cạnh cắt | Cao hơn (~2× so với CNMG) | Thấp hơn (4 cạnh/insert) |
| Holder phù hợp | PCLNR/MTJNR 2525M12 | MCLNR/DTGNR 2525M12 |
CCMT 1204 phù hợp khi ưu tiên bề mặt đẹp, lực cắt nhỏ, hoặc máy không đủ cứng vững cho negative rake. CNMG 1204 phù hợp khi ưu tiên năng suất roughing và giảm chi phí/cạnh cắt — nhưng đòi hỏi máy cứng vững và công suất trục chính cao hơn.
CCMT120404 Và CCMT120408: Bán Kính Mũi 0.4mm Và 0.8mm — Quyết Định Quan Trọng Nhất Khi Mua
| Tiêu Chí | CCMT120404 (Rε = 0.4mm) | CCMT120408 (Rε = 0.8mm) |
|---|---|---|
| Bán kính mũi | 0.4mm | 0.8mm |
| Độ nhám bề mặt | Ra ≤ 1.6µm khả thi | Ra thường ≥ 1.6µm |
| Feed tối đa khuyến nghị | ~0.20 mm/vòng | ~0.35–0.40 mm/vòng |
| Độ bền mũi dao | Thấp hơn | Cao hơn |
| Lực cắt hướng tâm | Nhỏ hơn (ít rung hơn) | Lớn hơn |
| Ứng dụng tối ưu | Finishing, inox, chi tiết mỏng | Semi-finishing, thép carbon, gang |
Chọn CCMT120404 khi:
- Yêu cầu Ra ≤ 1.6µm (bề mặt hoàn thiện cao)
- Gia công inox, nhôm, hoặc vật liệu mỏng dễ rung
- Chi tiết có đường kính nhỏ hoặc chiều dài nhô dao lớn
- Đây là bước gia công finishing cuối cùng trước khi xuất chi tiết
Chọn CCMT120408 khi:
- Gia công thép carbon hoặc gang ở chế độ semi-finishing
- Muốn tăng feed để tăng năng suất (fn tới 0.35 mm/vòng)
- Gia công có gián đoạn nhẹ (rãnh, khoan lỗ trước)
- Chi tiết lớn, đường kính >80mm, ưu tiên tốc độ bóc phôi
Tiêu Chí Chọn Mua Mảnh Tiện CCMT 1204 Đúng Chuẩn — Tránh Mua Sai, Mua Lãng Phí
Mua sai CCMT 1204 — sai grade, sai chipbreaker, hoặc sai bán kính mũi — không chỉ gây lãng phí ngân sách mua hàng. Hậu quả thực tế bao gồm: tăng tỷ lệ phế phẩm, giảm năng suất máy, và rủi ro hỏng holder do insert lắp không phù hợp. Phần này tổng hợp tiêu chí chọn mua thành checklist thực tế — dùng được trực tiếp cho bộ phận kỹ thuật hoặc mua hàng.
Chọn Grade Carbide Theo Vật Liệu Gia Công: Bảng Tra Cứu Nhanh 2026
| Vật Liệu Gia Công | Grade Tối Ưu | Lý Do |
|---|---|---|
| Thép carbon (C45, C60) — tiện thô hoặc semi | YBC251 (ZCC.CT) hoặc HM4325 | CVD dày, chịu mài mòn cao, giá hợp lý |
| Thép carbon — tiện finishing | LF6018 PVD hoặc KCU10B | Cạnh cắt sắc, bề mặt mịn, Ra thấp |
| Inox SS304 hoặc SS316 | LF6018, KCU10B (PVD TiAlN) | Góc thoát dương lớn, ít work hardening |
| Gang xám (GG20, GG25) | YBC251 CVD hoặc cermet | Al₂O₃ chịu mài mòn dạng hạt gang tốt |
| Thép hợp kim (40Cr, 42CrMo) | KCU10B hoặc YBC251 | Đa năng P/M/K, tuổi thọ dài |
Thực tế thị trường Việt Nam 2026: ZCC.CT (phân phối chính hãng bởi Namduongtool) cho hiệu suất tương đương 80–90% của Kennametal với chi phí thấp hơn 40–50%. Đây là lý do ZCC.CT là grade được chọn nhiều nhất tại xưởng cơ khí SME khi cần cân bằng chất lượng và chi phí vận hành.
Chọn Chipbreaker Theo Chế Độ Cắt: LF Cho Finishing, MF Cho Semi, M3 Cho Thô Nhẹ
3 nhóm chipbreaker theo lượng chạy dao (f):
- f < 0.15 mm/vòng → chipbreaker LF (Light Finishing): Rãnh chip hẹp và dốc, thiết kế cho phoi cuộn chặt ở feed thấp. Tối ưu cho finishing inox và thép, Ra thấp, lực cắt nhỏ nhất.
- f = 0.15–0.25 mm/vòng → chipbreaker MF (Medium Finishing): Đa năng nhất trong dòng CCMT 1204, phù hợp hầu hết ứng dụng thép carbon và inox ở chế độ semi-finishing. Đây là chipbreaker nên chọn đầu tiên khi không chắc chắn.
- f = 0.25–0.40 mm/vòng → chipbreaker M3 hoặc PM (Medium): Rãnh chip rộng hơn, cho phép phoi thoát ở feed cao mà không gây tắc nghẽn vùng cắt. Dùng cho semi-roughing thép carbon và gang.
Chipbreaker ảnh hưởng đến cả lực cắt lẫn kiểm soát phoi — không phải vấn đề thẩm mỹ hay tùy chọn phụ. Khi đặt hàng, ghi rõ chipbreaker vào cuối mã: ví dụ CCMT120404-MF hoặc CCMT120408-M3. Thiếu ký hiệu chipbreaker, nhà cung cấp không thể giao đúng hàng bạn cần.
Phân Biệt Hàng Chính Hãng & Hàng Kém Chất Lượng: 6 Dấu Hiệu Nhận Biết
- Mã in laser rõ nét trên mặt insert: Hàng chính hãng có mã grade, nhà sản xuất, và số lô sản xuất in laser sắc nét, không lem, không mờ, không bị xóa khi lau bằng dung môi nhẹ.
- Màu sắc coating đồng đều toàn bộ mặt insert: PVD TiAlN thể hiện màu tím-xám xanh đồng đều. CVD Al₂O₃ có màu vàng-xám matte đặc trưng. Hàng kém chất lượng thường có màu lốm đốm, không đều, hoặc bong tróc ở góc mũi.
- Cạnh cắt sắc và không có vi mẻ: Dùng kính lúp ×10 kiểm tra cạnh cắt — hàng chính hãng không có chipping vi mô ngay khi mở hộp. Vi mẻ cạnh cắt trước khi sử dụng là dấu hiệu chắc chắn của hàng kém.
- Kích thước đúng dung sai M theo ISO 1832: IC = 12.7mm ±0.08mm — đo bằng panme ngoài hoặc thước đo IC sẽ phát hiện ngay insert không đạt chuẩn (IC lệch >0.15mm là lỗi sản xuất rõ ràng).
- Bao bì nguyên vẹn từ nhà sản xuất: Hộp nhựa cứng hoặc bọc màng cá nhân từng insert, có tem nhà phân phối chính hãng tại Việt Nam và ngày sản xuất có thể truy vết.
- Hóa đơn VAT và chứng nhận nguồn gốc: Nhà cung cấp uy tín cung cấp hóa đơn VAT đầy đủ, C/O (certificate of origin — giấy chứng nhận xuất xứ), hoặc catalog chính hãng đi kèm lô hàng.
Lưu ý quan trọng: hàng Trung Quốc chất lượng cao như ZCC.CT (Zhuzhou Cemented Carbide) khác hoàn toàn với hàng không nhãn hiệu giá rẻ từ các nguồn không rõ ràng. Cả 6 tiêu chí trên áp dụng được cho cả hai nhóm — ZCC.CT chính hãng qua Namduongtool đáp ứng đầy đủ 6 tiêu chí này.
Mua Mảnh Tiện CCMT 1204 Chính Hãng Tại Namduongtool — Giải Pháp Tối Ưu Chi Phí Cho Xưởng CNC Việt Nam
Namduongtool (Công ty TNHH Dụng Cụ Cắt Nam Dương) là nhà phân phối ZCC.CT và VERTEX trực tiếp hàng đầu tại Việt Nam — hoạt động từ 2011 với hơn 15 năm kinh nghiệm phân phối dụng cụ cắt công nghiệp. Cam kết cốt lõi: Hàng Sẵn – Giá Tốt – Hỗ Trợ Kỹ Thuật — không phải khẩu hiệu marketing, mà là 3 tiêu chí vận hành thực tế được kiểm chứng qua hàng nghìn xưởng CNC trên toàn quốc.
Tại Sao Xưởng CNC Nên Chọn Namduongtool Thay Vì Mua CCMT 1204 Trực Tiếp Trên Shopee Hay AliExpress?
- Hàng chính hãng ZCC.CT có kiểm định chất lượng đầy đủ: Namduongtool là nhà phân phối ZCC.CT trực tiếp — không qua trung gian, đảm bảo xuất xứ rõ ràng, cung cấp C/O và hóa đơn VAT hợp lệ cho mọi lô hàng.
- Hàng sẵn kho, giao nhanh toàn quốc trong 24–48 giờ: Không phải chờ 7–14 ngày như AliExpress. Với xưởng đang trong ca sản xuất mà hết insert, mỗi giờ dừng máy là chi phí thực tế — Namduongtool giải quyết được vấn đề này.
- Hỗ trợ kỹ thuật miễn phí bởi đội ngũ chuyên gia cơ khí: Tư vấn chọn đúng grade, chipbreaker, và thông số cắt cho từng ứng dụng cụ thể — không chỉ bán hàng theo mã catalog. Gọi hotline 0911.066.515 để được tư vấn trực tiếp trong giờ hành chính.
- Giá cạnh tranh, tối ưu chi phí vận hành xưởng: Nhập trực tiếp từ ZCC.CT → giá tốt hơn mua lẻ qua trung gian hoặc qua marketplace online. Hỗ trợ bulk order với ưu đãi theo số lượng cho xưởng mua định kỳ.
- Bảo hành và đổi trả rõ ràng theo chính sách nhà phân phối: Sản phẩm lỗi được đổi trả miễn phí với hóa đơn hợp lệ — cam kết này không khả thi khi mua từ người bán ẩn danh trên marketplace online.
Liên hệ đặt hàng và tư vấn kỹ thuật: 📞 Hotline: 0911.066.515 | 📧 Email: info@namduongtool.com | 🌐 Website: namduongtool.com 📍 Địa chỉ: Số 12 ngõ 22 Phạm Thận Duật, phường Phú Diễn, Hà Nội.
Danh Mục Sản Phẩm CCMT 1204 Sẵn Có Tại Namduongtool & Bảng Giá Tham Khảo 2026
| Mã Sản Phẩm | Hãng | Grade | Chipbreaker | Giá Tham Khảo (hộp 10 cái) |
|---|---|---|---|---|
| CCMT120404-HF | ZCC.CT | YBC251 | HF (Finishing nhẹ) | Liên hệ báo giá |
| CCMT120404-HM | ZCC.CT | YBC251 | HM (Semi-finishing) | Liên hệ báo giá |
| CCMT120408-HM | ZCC.CT | YBC251 | HM (Semi-finishing) | Liên hệ báo giá |
| CCMT120408-HR | ZCC.CT | YBC251 | HR (Roughing nhẹ) | Liên hệ báo giá |
Ghi chú đặt hàng thực tế:
- Giá thực tế phụ thuộc số lượng đặt và thời điểm — liên hệ trực tiếp để nhận báo giá chính xác và ưu đãi theo lô hàng.
- Namduongtool hỗ trợ đặt thử mẫu (sample order) trước khi cam kết mua số lượng lớn — để xưởng có thể test hiệu suất thực tế trước.
- Hotline: 0911.066.515 | Địa chỉ kho: Số 12 ngõ 22 Phạm Thận Duật, Phú Diễn, Hà Nội.
Câu Hỏi Thường Gặp Về Mảnh Tiện CCMT 1204 (FAQ)
CCMT 1204 Có Dùng Được Cho Máy Tiện Thường (Không Phải CNC) Không?
Có — CCMT 1204 hoạt động được trên máy tiện vạn năng (conventional lathe) miễn là holder PCLNR hoặc MTJNR được lắp đúng và tốc độ trục chính đủ để đạt Vc tối thiểu khoảng 150 m/phút cho vật liệu thông thường. Máy CNC tiện cho kết quả ổn định và lặp lại hơn do kiểm soát thông số cắt chính xác qua chương trình G-code — nhưng đây không phải điều kiện bắt buộc để sử dụng CCMT 1204.
CCMT 1204 Là Gì Nếu Đọc Theo Tiêu Chuẩn ANSI (Mỹ)?
CCMT120404 tương đương ANSI CCMT431; CCMT120408 tương đương ANSI CCMT432. Trong hệ mã ANSI, “4” = IC 1/2 inch, “3” = thickness 3/16 inch, “1” = corner radius 1/64 inch (≈ 0.4mm) và “2” = corner radius 2/64 inch (≈ 0.8mm). Khi đặt hàng từ nhà cung cấp Mỹ như Kennametal hoặc MSC Direct, dùng mã ANSI; khi mua tại Việt Nam qua nhà phân phối như Namduongtool, dùng mã ISO là chuẩn.
CCMT 1204 Có Cùng Holder Với CCGT 1204 Không?
Có — CCMT và CCGT cùng hình dạng C (rhombic 80°), cùng IC = 12.7mm, và cùng kiểu lắp T (lỗ tròn vát côn 40–60°) → dùng được chung holder PCLNR hoặc MTJNR 2525M12. Sự khác biệt nằm ở cấp dung sai: CCMT là tolerance class M (±0.08mm), trong khi CCGT là tolerance class G (chính xác hơn, ±0.025mm). CCGT thường được dùng cho finishing yêu cầu độ chính xác vị trí cạnh cắt cao hơn.
Một Hộp CCMT 1204 Thường Có Bao Nhiêu Cái? Tuổi Thọ Trung Bình Là Bao Lâu?
Hộp tiêu chuẩn thường có 10 cái (pack of 10) — đây là đơn vị bán phổ biến nhất tại thị trường Việt Nam và quốc tế; một số nhà cung cấp bán hộp 5 cái cho đơn thử nghiệm. Về tuổi thọ: với grade ZCC.CT YBC251 khi gia công thép carbon C45 ở thông số chuẩn (Vc = 250 m/phút, f = 0.2 mm/vòng, ap = 1.5mm), mỗi cạnh cắt đạt 15–30 phút thời gian cắt thực tế, tương đương 50–150 chi tiết/cạnh cắt tùy kích thước và độ phức tạp. Mỗi insert CCMT 1204 có 2 cạnh cắt (single-sided positive) — sau khi mòn cạnh đầu tiên, xoay sang cạnh thứ hai trước khi thay insert mới.
Nên Chọn CCMT 1204 Hay DCMT 1204 Cho Gia Công Thép Không Gỉ?
CCMT 1204 là lựa chọn phổ biến và bền hơn cho gia công inox thông thường như tiện trục SS304, bạc SS316 dạng thẳng. DCMT 1204 có góc mũi 55° (hẹp hơn so với 80° của CCMT) — linh hoạt hơn cho gia công profile phức tạp và góc thoát dao yêu cầu, nhưng mũi dao 55° yếu hơn và dễ mẻ hơn trong cùng điều kiện. Chọn DCMT khi bản vẽ chi tiết có profile côn phức tạp hoặc rãnh yêu cầu góc thoát dao mà CCMT 80° không vào được — còn lại, CCMT 1204 với chipbreaker LF hoặc MF và grade PVD LF6018 là tiêu chuẩn đáng tin cậy hơn cho inox.
Hãy liên hệ với Namduongtool chúng tôi để Bạn được hỗ trợ tốt nhất về sản phẩm và giá cả!
