Mảnh tiện TNMG 2204 là mảnh insert tiện ngoài hình tam giác 60°, kiểu âm (negative), dùng phổ biến cho tiện thô và bán tinh thép, inox và gang. Mỗi mảnh có 6 lưỡi cắt sử dụng được nên chi phí trên mỗi lưỡi rất thấp.
Chọn sai bán kính mũi hoặc sai grade là nguyên nhân hàng đầu khiến mảnh mẻ mũi, bề mặt kém bóng và tuổi thọ dao tụt xuống. Bài viết này giúp bạn giải mã ký hiệu TNMG 220404, đọc đúng thông số và chọn đúng chip ZCC.CT theo từng vật liệu, kèm thông số cắt tham khảo từ catalogue chính hãng.
Mảnh tiện TNMG 2204 ZCC.CT chính hãng
Mảnh Tiện TNMG 2204 Là Gì?
TNMG 2204 là mảnh insert carbide hình tam giác đều, góc đỉnh 60°, thiết kế âm hai mặt nên mỗi mảnh có tới 6 lưỡi cắt. Đây là dòng mảnh tiện ngoài thông dụng nhất cho nguyên công thô và bán tinh.
Cấu tạo của mảnh gồm ba đặc điểm chính:
- Hình tam giác 60° cho ba góc cắt mỗi mặt, kết hợp hai mặt thành 6 lưỡi cắt.
- Góc sau 0° (mảnh âm) tạo lưỡi cắt khỏe, chịu được lực cắt lớn và cắt gián đoạn nhẹ.
- Lỗ kẹp ở giữa để cố định mảnh vào cán dao bằng cơ cấu kẹp đòn.
Nền của mảnh là carbide kết khối phủ lớp chống mòn, giúp giữ độ cứng ở nhiệt độ cao khi cắt. So với các dòng tam giác khác, TNMG cân bằng tốt giữa số lưỡi cắt và độ bền, nên được xưởng cơ khí chọn làm mảnh tiện đa dụng.
Mỗi ký tự trong tên gọi TNMG 220404 đều mang một ý nghĩa kỹ thuật theo tiêu chuẩn quốc tế. Phần tiếp theo giải mã từng vị trí.
Giải Mã Ký Hiệu TNMG 220404 Theo Chuẩn ISO
Tên đầy đủ TNMG 220404 được mã hóa theo tiêu chuẩn ISO 1832, trong đó mỗi vị trí mô tả một đặc tính của mảnh. Bảng dưới đây giải mã từng ký tự.
| Ký tự | Vị trí | Ý nghĩa |
|---|---|---|
| T | Hình dạng | Tam giác, góc đỉnh 60° |
| N | Góc sau | 0° — mảnh âm (negative), dùng được cả hai mặt |
| M | Cấp dung sai | Cấp M (trung bình) |
| G | Lỗ kẹp và bẻ phoi | Có lỗ kẹp, rãnh bẻ phoi hai mặt |
| 22 | Cỡ (đường kính vòng nội tiếp) | Khoảng 12.7 mm |
| 04 | Độ dày | Khoảng 4.76 mm |
| 04 | Bán kính mũi | R0.4 mm |
Hai chữ cái đầu (TN) quyết định hình dạng và kiểu mảnh, hai chữ sau (MG) quyết định dung sai và kiểu bẻ phoi. Mã inch tương đương của TNMG 220404 là 431.
Sau cỡ và bán kính mũi, nhà sản xuất thường thêm hậu tố cho kiểu bẻ phoi và mã grade, ví dụ TNMG220404-EF kèm grade YBG202. Phần hậu tố này mới là yếu tố quyết định mảnh hợp với vật liệu nào.
Các con số 22-04-04 quy ra kích thước thực tế như bảng thông số ngay sau đây.

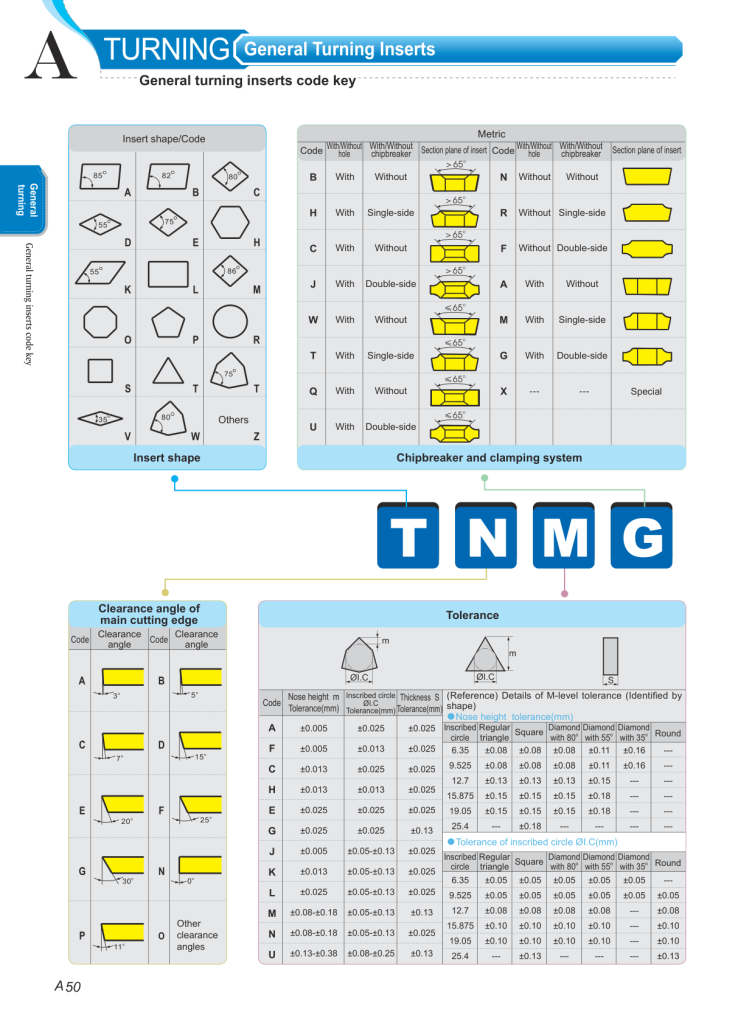

Sơ đồ giải mã ký hiệu mảnh tiện theo ISO của ZCC.CT
Bảng Thông Số Kỹ Thuật Mảnh TNMG 2204
Mảnh TNMG 2204 có đường kính vòng nội tiếp khoảng 12.7 mm và độ dày tối đa 4.76 mm, với bốn tùy chọn bán kính mũi. Bảng dưới là thông số xác nhận từ catalogue ZCC.CT.
| Thông số | Giá trị |
|---|---|
| Chiều dài cạnh (L) | 22 mm |
| Đường kính vòng nội tiếp (Ø I.C) | 12.7 mm |
| Độ dày (S) | 4.76 mm |
| Đường kính lỗ (d) | 5.16 mm |
| Bán kính mũi (r) | 0.4 / 0.8 / 1.2 / 1.6 mm |
| Số lưỡi cắt | 6 |
| Mã inch | 431 |
Bán kính mũi là thông số ảnh hưởng trực tiếp đến độ bóng và độ bền lưỡi. Bán kính nhỏ R0.4 cho lưỡi sắc, độ bóng cao và lực cắt thấp, phù hợp tiện tinh nhưng mũi yếu hơn. Bán kính lớn R1.2–1.6 cho mũi khỏe, chịu lượng chạy dao lớn và hợp tiện thô, nhưng cần máy đủ cứng vững.
Một quy tắc thực hành quan trọng: lượng chạy dao nên nhỏ hơn khoảng hai phần ba bán kính mũi để giữ độ bóng bề mặt. Với R0.4, lượng chạy dao hợp lý vào khoảng dưới 0.27 mm mỗi vòng.
Thông số kích thước chỉ phát huy khi bạn chọn đúng grade và lớp phủ theo vật liệu gia công. Đây là nội dung của phần tiếp theo.
Cách Chọn TNMG 2204 Theo Vật Liệu Gia Công
Chọn TNMG 2204 đúng nghĩa là ghép grade và lớp phủ của mảnh với nhóm vật liệu ISO mà bạn gia công. Hệ thống ISO chia vật liệu thành năm nhóm: P (thép), M (inox), K (gang), S (hợp kim chịu nhiệt, titan) và N (kim loại màu, nhôm).
Bảng dưới đây tổng hợp grade ZCC.CT thực tế cho mảnh TNMG theo từng nhóm vật liệu, trích trực tiếp từ catalogue.
| Vật liệu | Nhóm ISO | Grade ZCC.CT phù hợp | Loại | Nguyên công |
|---|---|---|---|---|
| Thép cacbon, thép hợp kim | P | YBC151, YBC152, YBC251, YBC252, YBC351, YBC352 | Phủ CVD | Thô đến tinh |
| Inox (thép không gỉ) | M | YBG202, YBG205 | Phủ PVD | Bán tinh, chống dính và biến cứng |
| Gang | K | YBD052, YBD102, YBD152, YBD252 | Phủ CVD | Thô và bán tinh |
| Hợp kim chịu nhiệt, titan | S | YBG102, YBG105, YBG212 | Phủ PVD | Tinh, tốc độ cắt thấp |
| Nhôm, kim loại màu | N | YD051, YD101, YD201 (không phủ); YNG151 (cermet) | Carbide hoặc cermet | Tinh, độ bóng cao |
Sau khi chọn nhóm grade, bạn chọn kiểu bẻ phoi theo nguyên công. Với cỡ TNMG 220404 (R0.4), catalogue ZCC.CT hiện có các kiểu bẻ phoi: -EF cho tiện tinh, -DM cho bán tinh, bản all-round (TNMG220404), và TNMA220404 không rãnh bẻ phoi. Nếu cần các kiểu chip khỏe hơn như DR, ER, PM hay SF, bạn cần lên cỡ bán kính mũi R0.8, tức TNMG 220408.
Cảnh báo chọn sai thường gặp: dùng grade thép YBC để tiện inox sẽ khiến mảnh mòn nhanh và làm bề mặt inox biến cứng. Với inox, hãy dùng YBG202 hoặc YBG205.
Đội kỹ thuật Nam Dương tư vấn chọn grade ZCC.CT theo đúng vật liệu, máy và yêu cầu bề mặt của bạn. Bạn có thể gọi hotline 0911 066 515 để được hỗ trợ chọn mảnh.
Thông Số Cắt Tham Khảo Cho TNMG 2204
Thông số cắt cho TNMG 2204 thay đổi theo vật liệu, nhưng bạn có thể bắt đầu từ các dải tham khảo của ZCC.CT trong bảng dưới đây. Các giá trị tốc độ cắt được trích từ catalogue cho dòng grade YBG.
| Vật liệu và nguyên công | Grade | Tốc độ cắt Vc (m/phút) |
|---|---|---|
| Thép — tiện tinh | YBG102 | 180–460 |
| Thép — bán tinh | YBG202, YBG205 | 150–380 |
| Inox — tinh đến bán tinh | YBG202, YBG205 | 170–300 |
| Hợp kim chịu nhiệt, Ti — tinh | YBG102, YBG105, YBG212 | 30–90 |
| Hợp kim chịu nhiệt, Ti — thô | YBG102 | 20–40 |
Một ví dụ thực tế từ catalogue minh họa cách áp dụng: với mảnh YBG202 chip EF tiện inox 0Cr18Ni9 độ cứng HB240, ZCC.CT khuyến nghị tốc độ cắt 200 m/phút, chiều sâu cắt 1 mm, lượng chạy dao 0.15 mm mỗi vòng, cắt khô.
Ba lưu ý khi đặt thông số: giữ lượng chạy dao dưới hai phần ba bán kính mũi để bề mặt đẹp; giảm tốc độ cắt nếu mảnh mòn mặt sau quá nhanh; tưới nguội đầy đủ khi tiện inox và hợp kim chịu nhiệt để chống dính phoi. Các dải trên là điểm khởi đầu và cần hiệu chỉnh theo độ cứng vững của máy.
Có thông số cắt rồi, bạn cần chọn đúng cán dao để lắp mảnh TNMG 2204.
Mảnh TNMG 2204 Lắp Vào Cán Dao Nào?
TNMG 2204 lắp vào các cán dao tiện ngoài dùng cơ cấu kẹp đòn, chọn theo góc nghiêng chính và chiều cắt. Theo catalogue ZCC.CT, các cán phù hợp cho mảnh TN gồm nhiều dòng với góc nghiêng khác nhau.
- PTGNR/L với góc nghiêng chính 90° cho tiện ngoài và tiện mặt đầu.
- PTTNR/L với góc nghiêng chính 60° cho biên dạng đa dạng.
- DTGNR/L với góc nghiêng chính 91°.
- PTFNR/L với góc nghiêng chính 90°.
Khi chọn cán, bạn cần chú ý ba yếu tố: chiều cắt phải hay trái (ký hiệu R hoặc L ở cuối mã cán), cỡ cán theo tiết diện thân (20×20, 25×25 hoặc 32×32 mm), và góc nghiêng chính phù hợp với chi tiết. Cỡ mảnh 2204 đi với các cán cỡ trung trở lên.
Nhiều người dễ nhầm TNMG với CNMG hay DNMG khi đặt hàng. Phần tiếp theo so sánh để bạn chọn không sai.
So Sánh TNMG Với CNMG, DNMG Và WNMG
So với CNMG, DNMG và WNMG, mảnh TNMG cân bằng giữa số lưỡi cắt và tính đa dụng cho tiện ngoài. Bảng dưới so sánh bốn dòng mảnh âm thông dụng nhất.
| Mảnh | Hình dạng và góc | Số lưỡi cắt | Độ bền mũi | Ứng dụng điển hình |
|---|---|---|---|---|
| TNMG | Tam giác 60° | 6 | Trung bình | Tiện ngoài thô đến bán tinh, đa dụng |
| CNMG | Hình thoi 80° | 4 | Cao | Tiện ngoài và mặt đầu, tải nặng |
| DNMG | Hình thoi 55° | 4 | Thấp | Tiện tinh, biên dạng, tiện lỗ |
| WNMG | Trigon 80° | 6 | Cao | Tiện ngoài tải nặng, kinh tế |
Góc đỉnh quyết định độ bền mũi và số lưỡi cắt: góc càng lớn thì mũi càng khỏe nhưng càng khó vào biên dạng hẹp. Bạn nên chọn TNMG khi cần một mảnh đa dụng, nhiều lưỡi cắt và chi phí trên mỗi lưỡi thấp cho tiện ngoài thông thường.
Dù chọn đúng mảnh, trong quá trình dùng vẫn có thể gặp mòn hoặc mẻ. Phần sau hướng dẫn cách xử lý.
Khắc Phục Mòn Và Mẻ Dao Thường Gặp
Hầu hết sự cố của TNMG 2204 đều bắt nguồn từ sai thông số cắt hoặc chọn sai grade, và đều khắc phục được. Dưới đây là năm dạng hỏng phổ biến cùng cách xử lý.
- Mòn mặt sau: thường do tốc độ cắt quá cao hoặc grade không đủ chịu mòn. Hãy giảm tốc độ cắt hoặc đổi sang grade chịu mòn hơn.
- Mẻ mũi: thường do chiều sâu hoặc lượng chạy dao lớn với bán kính mũi nhỏ, hoặc cắt gián đoạn. Hãy tăng bán kính mũi, giảm lượng chạy dao và chọn chip khỏe.
- Dính phoi khi tiện inox: thường do tốc độ cắt thấp hoặc thiếu tưới nguội. Hãy tăng tốc độ cắt, dùng grade chống dính như YBG202 và tưới nguội đủ.
- Bề mặt xấu: thường do lượng chạy dao cao so với bán kính mũi hoặc mũi đã mòn. Hãy giảm lượng chạy dao, tăng bán kính mũi hoặc thay lưỡi mới.
- Vỡ mảnh: thường do quá tải hoặc máy rung. Hãy giảm chiều sâu cắt, kiểm tra độ cứng vững và chọn mảnh đủ dày.
Để hạn chế tối đa các lỗi này, yếu tố hàng chính hãng đóng vai trò quyết định. Mảnh ZCC.CT chính hãng cho chất lượng grade ổn định, tránh mòn và mẻ bất thường do hàng trôi nổi.
Mòn mép dưới cạnh cắt flank wear
Mua Mảnh TNMG 2204 Chính Hãng Ở Đâu?
Để đảm bảo tuổi thọ và thông số đúng như công bố, bạn nên mua mảnh TNMG 2204 ZCC.CT chính hãng từ nhà phân phối trực tiếp. Hàng chính hãng cho grade ổn định, tuổi thọ thật và thông số khớp catalogue.
Bạn có thể nhận diện hàng trôi nổi qua ba dấu hiệu: không rõ mã grade, bao bì in kém và giá thấp bất thường so với mặt bằng. Những mảnh này thường cho tuổi thọ và độ ổn định kém hơn nhiều so với hàng chính hãng.
Công ty Nam Dương là nhà phân phối trực tiếp ZCC.CT và đại diện VERTEX hàng đầu tại Việt Nam, hoạt động từ năm 2011. Khi mua mảnh TNMG 2204 tại Nam Dương, bạn nhận được:
- Hàng sẵn kho và giá phân phối trực tiếp, không qua trung gian.
- Tư vấn kỹ thuật chọn grade, chip và thông số cắt theo đúng vật liệu trước và sau bán hàng.
- Catalogue và thông số kỹ thuật đầy đủ kèm theo từng grade.
Liên hệ: hotline 0911 066 515, website namduongtool.com, email sale@namduongtool.com. Trụ sở tại Số 12 ngõ 22 Phạm Thận Duật, phường Phú Diễn, TP Hà Nội.
Hộp mảnh tiện TNMG 2204 ZCC.CT chính hãng tại Nam Dương
Câu Hỏi Thường Gặp
TNMG 2204 và TNMG 220408 khác nhau ở bán kính mũi. Mã 220404 có bán kính mũi R0.4 mm cho tiện tinh, còn 220408 có R0.8 mm cho cân bằng giữa độ bóng và độ bền mũi.
Nên chọn R0.4 cho tiện tinh đòi hỏi độ bóng cao. Bán kính R0.4 cho bề mặt mịn hơn, trong khi R0.8 bền mũi hơn khi lượng chạy dao lớn. Chọn theo yêu cầu độ bóng và độ cứng vững của máy.
TNMG 2204 tiện được inox khi chọn grade nhóm M. Bạn nên dùng grade YBG202 hoặc YBG205 có lớp phủ chống dính, kết hợp tưới nguội đầy đủ và tốc độ cắt 170–300 m/phút.
Một hộp mảnh TNMG 2204 thường có 10 mảnh. ZCC.CT đóng gói theo hộp, mỗi hộp 10 mảnh, thuận tiện cho cả xưởng nhỏ và dây chuyền sản xuất.
TNMG 2204 dùng được cho cả máy tiện CNC và máy tiện thường. Chỉ cần cán dao và cơ cấu kẹp phù hợp, mảnh hoạt động tốt trên cả hai loại máy.
Tuổi thọ mỗi mảnh phụ thuộc vật liệu, tốc độ cắt và chiều sâu cắt. Một mảnh có 6 lưỡi cắt; khi một lưỡi mòn, bạn xoay sang lưỡi tiếp theo. Để biết tuổi thọ phù hợp cho ứng dụng của bạn, hãy liên hệ đội kỹ thuật Nam Dương.
