Đồng hồ sét dao trục Z (Z Zero Setter, còn gọi là đồng hồ set dao trục Z) là dụng cụ đặt điểm 0 trục Z cho dao: khi kim đồng hồ về 0, khoảng cách từ mũi dao đến phôi là 50 mm hoặc 100 mm, ±0.005. Nhà sản xuất có sáu mã từ HP-50A đến HP-100AM, chia theo hai mức 50mm và 100mm, hai kiểu STANDARD TYPE (tiêu chuẩn) và WITH MAG BASE (kèm đế từ). Phần dưới giải thích khái niệm, cách set Z và cách chọn loại, rồi đến bảng mã, trọng lượng và CODE NO. trong mục Mã Hiệu Và Thông Số Theo Catalogue Nhà Sản Xuất.
Đồng Hồ Sét Dao Trục Z Là Gì
Đồng hồ sét dao trục Z (Z Zero Setter) là dụng cụ đặt dao tại điểm 0 của trục Z. Hai cách viết sét và set được dùng lẫn nhau, nên bạn có thể gặp các cách gọi như đồng hồ set dao trục Z, đồng hồ set Z, set Z hoặc z zero setter.
Hướng dẫn của nhà sản xuất đặt tiêu đề Z-Zero-Setter, và khung ví dụ trong đó ghi SET THE TOOL AT ZERO POINT (đặt dao tại điểm 0). Theo hướng dẫn, khi kim ở vị trí 0, khoảng cách từ mũi dao đến phôi là 50 mm hoặc 100 mm, ±0.005.
Điểm 0 này được lấy qua bốn thao tác ngắn, trình bày ở mục tiếp theo.
Cách Set Z Bằng Đồng Hồ Sét Dao Trục Z Trong 4 Bước
Set Z bằng đồng hồ sét dao trục Z gồm bốn bước, theo hướng dẫn của nhà sản xuất: đặt phần đo vào mặt phẳng, xoay mặt đồng hồ về 0, cho dao chạm đồng hồ, rồi lấy khoảng cách mũi dao–phôi tại vị trí kim về 0.
- Đặt phần đo ở giữa của đồng hồ áp vào một mặt phẳng, thẳng hàng với mặt tham chiếu bên ngoài.
- Xoay mặt đồng hồ để chỉnh về 0.
- Cho dao chạm vào đồng hồ sét dao.
- Khi kim ở vị trí 0, khoảng cách từ mũi dao đến phôi là 50 mm hoặc 100 mm, ±0.005.
Hình hướng dẫn của nhà sản xuất có các nhãn COMPENSATION PLAIN SURFACE (mặt phẳng bù), CHECKING BAR và CHECKING BAR FOR 50 OR 100 MM POSITION AT ZERO POINT (thanh kiểm tra vị trí 0 ở 50 hoặc 100 mm).
Khung EXAMPLE trong hướng dẫn có hai hình dao phía trên đồng hồ, kèm dòng chữ SET THE TOOL AT ZERO POINT & CHECKING WITH DRO và nhãn WORKING TABLE (bàn làm việc).
Bạn có thể xem video đồng hồ sét dao trên kênh YouTube NAMDUONGTOOL của Nam Dương.
Phần tiếp theo so sánh loại 50mm và 100mm, cùng hai kiểu STANDARD TYPE và WITH MAG BASE, để bạn chọn mã.
Chọn Đồng Hồ Set Dao Trục Z Loại 50mm Hay 100mm, STANDARD TYPE Hay WITH MAG BASE
Chọn đồng hồ set dao trục Z theo hai thông tin có sẵn trong bảng mã: ô H là 50mm hay 100mm, và ô STYLE là STANDARD TYPE hay WITH MAG BASE (kèm đế từ).
| Giá trị ô H | Số mã | STYLE | Trọng lượng (kg) |
|---|---|---|---|
| 50mm | 4 | STANDARD TYPE (2 mã), WITH MAG BASE (2 mã) | 1.1 đến 1.7 |
| 100mm | 2 | STANDARD TYPE (1 mã), WITH MAG BASE (1 mã) | 1.77 đến 1.78 |
Hướng dẫn của nhà sản xuất nêu hai khoảng cách 50 mm và 100 mm, trùng với hai giá trị ở ô H. Bạn chọn theo ba tiêu chí:
- Mức 50mm hay 100mm: là giá trị ô H trong bảng mã, gồm 4 mã mức 50mm và 2 mã mức 100mm. Bạn liên hệ Nam Dương nếu cần xác nhận mức cần dùng.
- Kiểu STYLE: STANDARD TYPE (tiêu chuẩn) hay WITH MAG BASE (kèm đế từ); mỗi mức đều có đủ hai kiểu, gồm 2 mã mỗi kiểu ở mức 50mm và 1 mã mỗi kiểu ở mức 100mm.
- Trọng lượng: từ 1.1 đến 1.78 kg theo bảng mã; sau khi chọn, bạn đối chiếu ORDER NO. và CODE NO. trong bảng ở mục kế tiếp.
Chọn xong mức và kiểu, bạn tra ORDER NO. và CODE NO. trong bảng mã dưới đây.
Mã Hiệu Và Thông Số Theo Catalogue Nhà Sản Xuất
Theo catalogue nhà sản xuất VERTEX (Đài Loan), đồng hồ sét dao trục Z có sáu mã HP với thông số như bảng sau.
| ORDER NO. | H | STYLE | Trọng lượng (kg) | CODE NO. |
|---|---|---|---|---|
| HP-50A | 50mm | STANDARD TYPE | 1.1 | 3403-020 |
| HP-50B | 50mm | STANDARD TYPE | 1.7 | 3403-021 |
| HP-50AM | 50mm | WITH MAG BASE | 1.2 | 3403-022 |
| HP-50BM | 50mm | WITH MAG BASE | 1.7 | 3403-023 |
| HP-100A | 100mm | STANDARD TYPE | 1.78 | 3403-024 |
| HP-100AM | 100mm | WITH MAG BASE | 1.77 | 3403-025 |
ORDER NO. đi từ HP-50A đến HP-100AM, CODE NO. đi từ 3403-020 đến 3403-025, và trọng lượng tính bằng kg theo tiêu đề cột của nhà sản xuất.

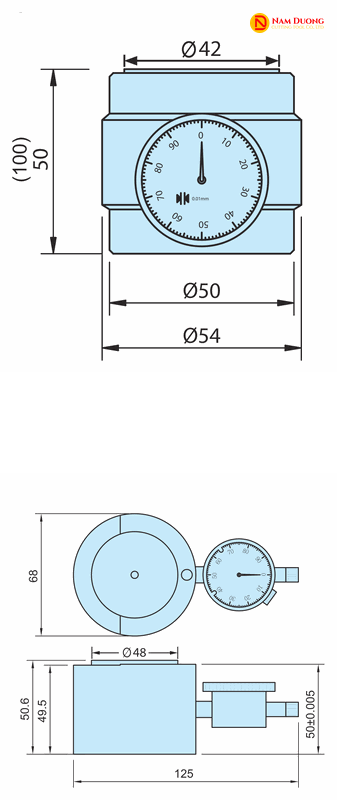

Hình in các số như sau: bản vẽ trên gồm Ø42, 50 kèm (100) trong ngoặc, Ø50 và Ø54; bản vẽ dưới gồm 68, Ø48, 50.6, 49.5, 125 và 50±0.005. Mặt đồng hồ trong hình có chữ 0.01mm.
Một số thắc mắc thường gặp khi tra bảng mã được trả lời ở mục tiếp theo.
Câu Hỏi Thường Gặp Về Đồng Hồ Sét Dao Trục Z
Năm câu hỏi thường gặp về đồng hồ sét dao trục Z xoay quanh khoảng cách 50 mm và 100 mm, kiểu WITH MAG BASE, số mã và cách đặt hàng.
Khoảng cách 50 mm hoặc 100 mm trong hướng dẫn là khoảng cách nào?
Đó là khoảng cách từ mũi dao đến phôi khi kim đồng hồ ở vị trí 0, kèm ±0.005. Hướng dẫn của nhà sản xuất nêu hai giá trị 50 và 100, trùng với hai giá trị ở ô H trong bảng mã.
Đồng hồ sét dao trục Z có loại kèm đế từ không?
Có, bảng mã có ba mã ghi STYLE là WITH MAG BASE. Hai mã thuộc mức 50mm và một mã thuộc mức 100mm; ba mã còn lại ghi STANDARD TYPE.
Đồng hồ set Z có những loại nào?
Có hai mức là 50mm và 100mm, mỗi mức đều có STANDARD TYPE và WITH MAG BASE. Mức 50mm có bốn mã, mức 100mm có hai mã, tổng cộng sáu mã, trọng lượng từ 1.1 đến 1.78 kg.
Loại 50mm và loại 100mm khác nhau thế nào?
Loại 50mm có bốn mã, nặng 1.1 đến 1.7 kg; loại 100mm có hai mã, nặng 1.77 đến 1.78 kg. Hướng dẫn in hai khoảng cách 50 mm và 100 mm, mỗi khoảng cách kèm ±0.005.
Cần cung cấp thông tin gì để đặt đồng hồ sét dao trục Z?
Cần cho biết ORDER NO. hoặc CODE NO. ghi trong bảng mã. Nam Dương hỗ trợ kiểm tra mã và báo giá qua hotline 0911 066 515 hoặc email sale@namduongtool.com.
Nếu cần thêm thông tin kỹ thuật trước khi đặt, mục cuối trang trình bày cách liên hệ với Nam Dương.
Tư Vấn Kỹ Thuật Đồng Hồ Sét Dao Trục Z
Công ty TNHH Dụng Cụ Cắt Nam Dương hoạt động từ năm 2011 và hỗ trợ kỹ thuật khi bạn chọn đồng hồ sét dao trục Z theo ORDER NO. hoặc CODE NO. Bạn liên hệ để được tư vấn kỹ thuật và báo giá.
Cùng nhóm dụng cụ đo kiểm, Nam Dương còn phân phối Đầu dò tâm cơ và Đầu dò tâm điện tử; bạn xem thêm danh mục Dụng cụ đo kiểm.
