CÔNG DỤNG KHỐI V ĐIỀU CHỈNH GÓC NGHIÊNG:
– Khối V điều chỉnh góc nghiêng được dùng để gá kẹp có 2 cạnh vuông góc và gia công một góc nghiêng nào đó từ 0 – 60°.
THÔNG SỐ KHỐI V NGHIÊNG VAP-1, VAP-2, VAP-3 VERTEX:

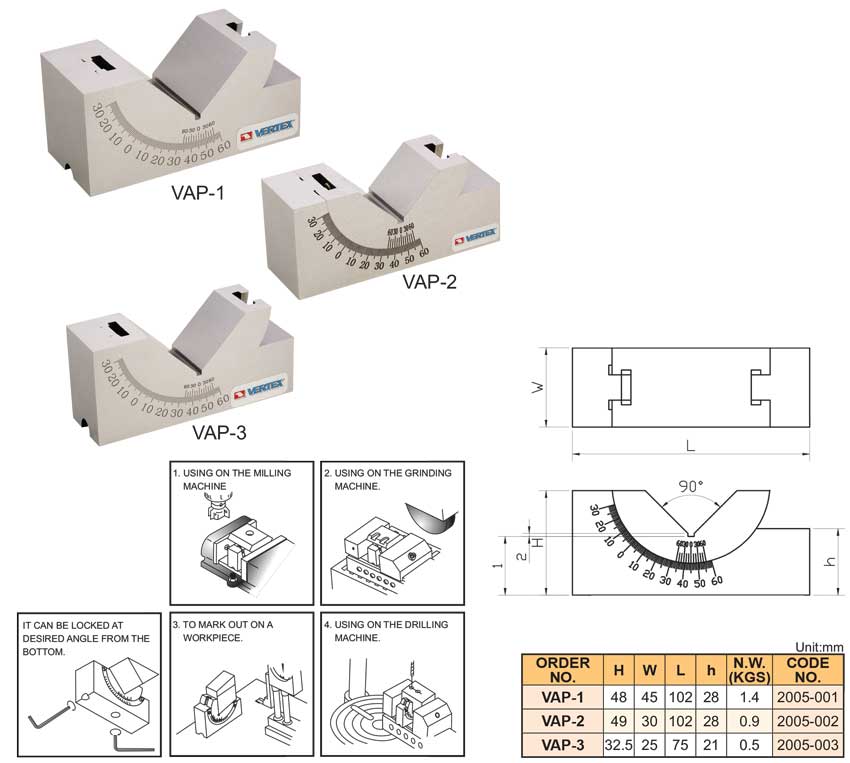

– Các thông số kích thước, kết cấu, khối lượng của khối V được thể hiện như hình catalogue phía trên.
– Góc giữa 2 mặt khối V là 90°. Dùng định vị và gá kẹp cho chi tiết có 2 cạnh vuông góc.
– Được làm từ vật liệu thép Carbon cao SK2. Nhiệt luyện đạt độ cứng 50HRC-54HRC.
– Các bề mặt được mài đạt độ bóng và độ chính xác cao. Độ chính xác nhỏ hơn 0.005mm.

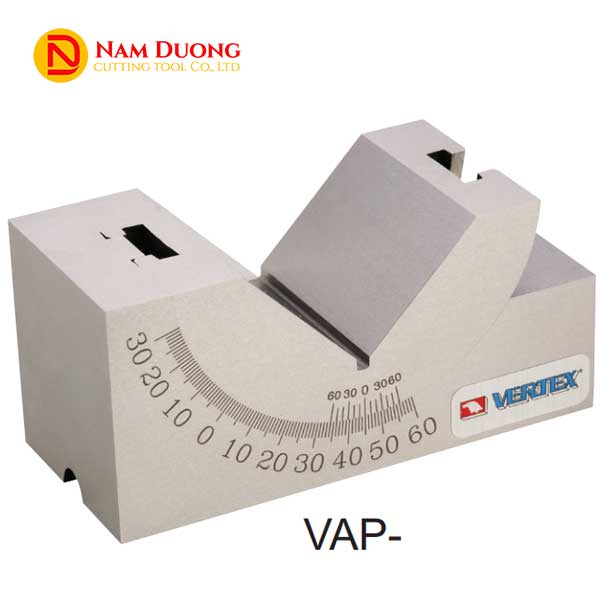

– Khối V điều chỉnh góc nghiêng VAP-1, VAP-2, VAP-3 VERTEX dùng để gá kẹp các chi tiết có 2 cạnh vuông góc. Để gia công một góc nghiêng nào đó từ 0 – 60°.
– Sai số góc nghiêng điều chỉnh được là: ±10′ (phút). Góc chính xác được đọc trên mặt chia độ của khối V.
– Góc nghiêng điều chỉnh được từ 0 – 60°. Góc nghiêng sau khi điều chỉnh được sẽ được khóa chặt lại bằng 2 bu lông vặn từ mặt dưới.
– Khối lượng sản phẩm: 1.4 – 0.5Kg.
– Có thể sử dụng khối V nghiêng này trên máy khoan, máy mài và máy khoan.
– Sản phẩm không được khuyến cáo dùng trong phòng thí nghiệm.
– Quý khách có thể tham khảo thêm dòng khối V ngắn chính xác của VERTEX.
– Hãy liên hệ với Công ty Nam Dương để có tư vấn tốt nhất về sản phẩm và giá cả.
