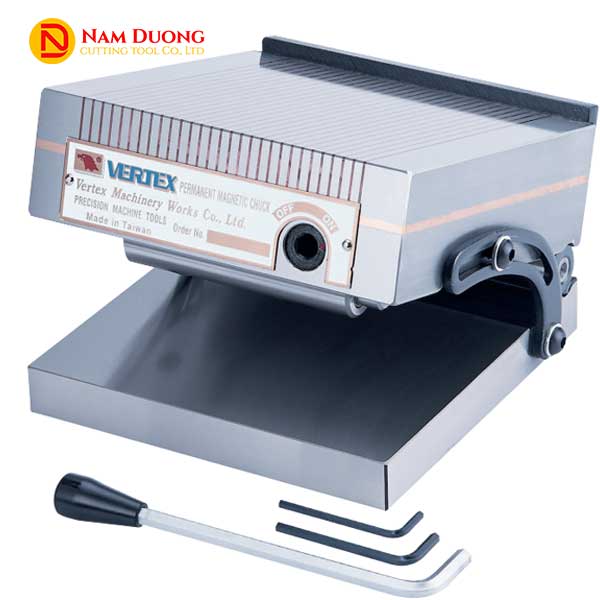

CÔNG DỤNG BÀN TỪ NGHIÊNG – MAGNETIC SINE PLATE:
– Bàn từ nghiêng (Magnetic Sine Plate) được dùng tạo góc nghiêng chính xác để gia công chi tiết, sửa đá mài.
THÔNG SỐ BÀN TỪ TẠO GÓC V-47M, V-66M, V-612M VERTEX:

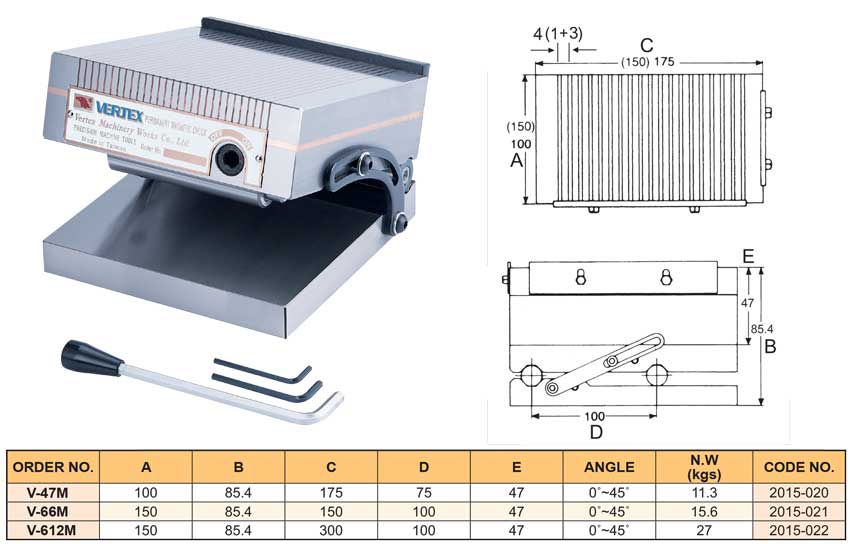

– Các thông số kích thước, kết cấu, khối lượng của bàn nghiêng được thể hiện như hình catalogue phía trên.
– Thiết kế tạo góc theo nguyên lý SINE, cho mài góc tốt. Kết cấu tạo góc nghiêng chắc chắn và có độ cứng vững cao.
– Bàn từ có lực hút 650 Gauss. Với từ tính dạng nam châm vĩnh cửu. Không bao giờ mất đi lực hút mạnh mẽ. Lực từ được bật hút và nhả bằng cách vặn ON-OFF lỗ lục lăng 8mm.
– Bàn từ nghiêng V-47M, V-66M, V-612M VERTEX có thể tạo góc nghiêng chính xác từ 0° đến 45°. Để gá kẹp gia công chi tiết, sửa đá mài,…
– Sản phẩm được kết hợp với bộ căn mẫu chính xác để tạo góc nghiêng. Quý khách có thể tra góc theo bảng mẫu, hoặc tính góc nghiêng từ công thức: tag(góc nghiêng) = chiều cao căn mẫu/D. Kích thước D tùy thuộc từng model, được tra theo bảng trên.
– Sau khi góc nghiêng được tạo ra, thì độ nghiêng sẽ được cố định chắc chắn bằng bu lông ở mặt cạnh bàn nghiêng.
– Kích thước mặt bàn từ: 100*175mm; 150*150mm và 150*300mm.
– Độ chính xác của bàn từ: ±0.003/100mm.
– Sản phẩm có tính kinh tế cao. Gá kẹp nhanh, thuận tiện.
