Nâng cao năng suất lao động trên máy tiện bằng biện pháp giảm thời gian phụ, tức là tháo lắp chi tiết gia công, tháo lắp dụng cụ cắt, sử dụng nhanh đồ gá bằng hơi và thủy lực, tốc tự kẹp, mâm phẳng, trục gá nhanh, ụ động gá bằng hơi; thay thế nhanh dụng cụ cắt, hoàn thiện các phương pháp kiểm tra kích thước, điều chỉnh máy làm việc bằng cữ quay (kiểu rơvônve), dùng dưỡng, calip, cơ giới hóa các khâu nặng nhọc, tự động hóa các máy công cụ và sử dụng các thiết bị gá để giảm thời gian gá kẹp phôi và sức lao động cho công nhân tiện.
Phương pháp thay thế nhanh dụng cụ cắt
Dùng mâm cặp gá nhanh

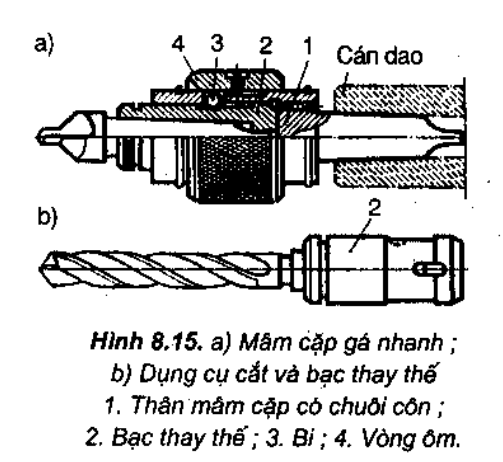

Để gia công lỗ nhiều lần người ta dùng mâm cặp gá nhanh, thay thế nhanh chóng các dụng cụ cắt có chuôi như mũi khoan, mũi khoét, mũi doa. Mâm cặp gá nhanh gá ở nòng ụ động. Dụng cụ cắt có chuôi côn được lắp vào bạc côn thay thế. Mặt ngoài của bạc là hình trụ có xấn bậc và lỗ nòng.
Bạc côn được lắp vào lỗ trụ của thân, bi lọt trong lỗ của thân. Do tác dụng của mặt nghiêng trong vòng côn 4 làm cho bi lọt vào lỗ trên bạc. Do đó, dụng cụ cắt, bạc và thân mâm cặp liên kết với nhau.
Để thay thế nhanh chóng dụng cụ cắt, ta chỉ cần xoay vòng ôm bạc lót cùng dụng cụ cắt sẽ rời ra khỏi thân mâm cặp. Thời gian thay thế một dụng cụ cắt chỉ mất khoảng 10 giây.
Dùng ổ dao tổ hợp và đầu dai rơvônve
Muốn giảm thời gian phụ khi thay thế dụng cụ cắt, người ta dùng ổ dao tổ hợp (đầu dao) cho phép gá được nhiều dao và gá kẹp, điều chỉnh nhanh chóng.

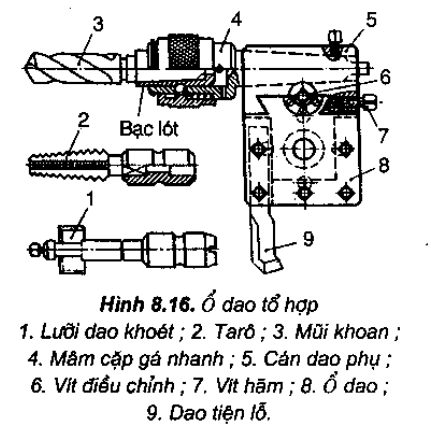

Kết cấu của ổ dao tổ hợp để gá dao. Trên thân ổ dao, tại rãnh đuôi én có lắp bộ phận cán dao phụ để kẹp dụng cụ cắt. Vít dùng để điều chỉnh dụng cụ cắt trên cán dao di chuyển trùng với tâm của máy và hãm cố định bằng vít. Trong lỗ của cán dao lắp mâm cặp gá nhanh để gá mũi khoan, mũi khoét, mũi doa và các dụng cụ khác.
Hình thức phổ biến để giảm thời gian phụ khi thay thế dụng cụ cắt là dùng đầu dao rơvônve.
Đầu dao rơvônve có 8 mặt. Ở mỗi mặt được lắp trục gá dao hoặc lót gá dụng cụ. Ở đầu dao rơvônve các dụng cụ được gá theo trình tự đã vạch sẵn. Nó dùng để gia công một số chi tiết nhất định, điều chỉnh máy nhanh, đảm bảo năng suất lao động cao, thích hợp với điều kiện sản xuất loạt nhỏ.
Để gá lắp nhanh mũi khoan, mũi khoét, mũi doa ta có thể lắp trên ụ động đầu dao rơvônve.
