Panme là loại dụng cụ đo có cấp chính xác cao từ 0.01 đến 0.001mm.
Theo kích thước đo được chi tiết, thước panme chia làm các loại như: 0- 25mm, 25-50mm, 75-100mm,…
– Theo công dụng, panme chia làm panme đo ngoài, đo trong, đo chiều sâu, panme đo ren,…
– Theo độ chính xác có loại Panme Cơ với Panme Điện Tử.
Một số chú ý khi sử dụng Panme
Trong quá trình sử dụng thước đo Panme hay bất kỳ dụng cụ công cụ đo nào khác, chúng ta cần chú ý cách thước bảo quản để thước giữ được độ chính xác khi đo.
- Không được dùng Panme để đo khi vật đang quay.
- Không đo các mặt thô, bẩn. Phải lau sạch vật đo trước khi đo.
- Không vặn trực tiếp ống vặn thước phụ để mỏ đo ép vào vật đo.
- Cần hạn chế việc lấy Panme ra khỏi vị trí đo mới đọc kích thước
- Các mặt đo của Panme cần phải giữ gìn cẩn thận, tránh để gỉ và bị bụi cát, bụi đá mài hoặc phôi kim loại mài mòn
Cấu tạo panme đo ngoài
Panme có cấu tạo gồm: Thân thước chính có lắp chặt đầu đo cố định và ống cố định.
Trong ống cố định có cắt ren trong để ăn khớp với ren ngoài đầu đo động. Ngoài ra phía cuối ống động còn được lắp thêm núm vặn, gồm bộ ly hợp con cóc để tạo áp lực giống nhau leenn chi tiết đo.

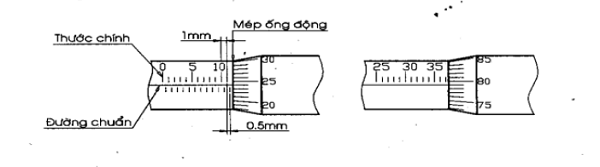

– Trên ống cố định của thước panme có đường chuẩn thẳng dọc theo chiều dài ống. Đối với thước có một thang chia độ: khoảng cách giữa hai vạch là 1mm; đối với thước có hai thang chia độ khoảng cách giữa hai vạch cùng phía là 1mm và khoảng cách giữa hai vạch khác phía là 0.5mm.
Trên ống động, tại mặt vát còn được khắc các thang chia độ trên toàn bộ chu vi mặt vát với 50 khoảng đều nhau ứng với 50 vạch hoặc 100 khoảng, khoảng cách giữa hai vạch là 0.01mm.
Cách đọc kết quả đo
- Khi đo xem vạch “0” của du xích ở vào vị trí nào của thước chính ta đọc được phần nguyên của kích thước ở trên thước chính
- Xem vạch nào của du xích trùng với vạch của thước chính ta đọc được phần lẻ của kích thước theo vạch đó của du xích (tại phần trùng nhau)
- Khi đo dựa vào mép thước động ta đọc được số “mm” và nửa “mm”. của kích thước ở trên thước chính.
- Dựa vào vạch chuẩn trên thước chính ta đọc được phần trăm “mm” trên thước
- Trước khi đo cần kiểm tra xem panme có chính xác không.
- Khi đo tay trái cầm panme, tay phải vặn cho đầu đo đến gần tiếp xúc thì vặn núm vặn cho đầu đo tiếp xúc với vật đúng áp lực đo
- Phải giữ cho đường tâm của 2 mỏ đo trùng với kích thước cần đo.
- Trường hợp phải lấy panme ra khỏi vị trí đo thì vặn đai ốc hãm (cần hãm) để cố định đầu đo động trước khi lấy panme ra khỏi vật đo.
Cách đo
Kiểm tra thước trước khi đo
– Đối với panme 0-25mm, panme chính xác khi 2 mỏ đo tiếp xúc khít nhau khi đó vạch “0” trên mặt vát côn trùng với đường chuẩn đồng thời mép ống động trùng vạch “0” thước chính.
– Đối với panme có phạm vi đo từ 25-50mm hoặc lớn hơn thường có một căn mẫu để kiểm tra thước. Khi đó để kiểm tra panme chính xác ta dùng panme đo căn mẫu thì vạch “0” trên mặt vát côn trùng với đường chuẩn đồng thời được giá trị của căn mẫu.
Cần phải hiệu chỉnh lại panme không đảm bảo độ chính xác. Khi hiệu chỉnh panme, trước tiên cần vặn vít hãm để cố định mỏ đo động, sau đó dùng chìa vặn chuyên dùng để vặn ống động sao cho vạch “0” trên mặt vát côn trùng với đường chuẩn thước.
Phương pháp đo
Chọn thước panme tương ứng với giá trị cần đo
Lau sạch hai đầu mỏ đo
– Giữ cho tâm hai mỏ đo trùng với kích thước cần đo.
– Khi đo tay trái cầm thân chữ U panme, áp mỏ đo cố định vào một cạnh của chi tiết cần đo chi tiết. Tay phải vặn ống động để mỏ đo động tiến gần bề mặt chi tiết đo, sau đó vặn nút hạn chế áp lực đo đến khi bộ ly hợp con cóc trượt nhau, mỏ đo không dịch chuyển nữa, ta đọc kết quả đo
Đối với những chi tiết nhỏ, ta có thể cầm chi tiết cần đo bằng tay trái, khi đó panme được giữ bằng tay phải và ngón út tùy vào thân chữ U.
Đặc điểm của thước đo panme dùng để đo cơ khí chính xác, tính vạn năng kém (phải chế tạo từng loại chuyên biệt: panme đo ngoài, panme đo trong, panme đo sâu) phạm vi đo hẹp (trong khoảng 25 mm). Kích cỡ đa dạng như với các phạm vi 0-25, 25-50, 50-75, 75-100, 100-125, 125-150,…. Thước bao gồm các bộ phận như khung C, đe, thước chính, thước phụ. Trước khi đo cần kiểm tra xem Panme có chính xác không bằng cách:
Bước 1: Khi đo tay trái cầm panme, tay phải vặn cho đầu đo đến gần tiếp xúc thì vặn núm vặn cho đầu đo tiếp xúc với vật đúng áp lực đo
Bước 2: Phải giữ cho đường tâm của 2 mỏ đo trùng với kích thước vật cần đo
Bước 3:Trường hợp phải lấy panme ra khỏi vị trí đo thì vặn đai ốc hãm (cần hãm) để cố định đầu đo động trước khi lấy Panme ra khỏi vật đo.
Bước 4: Khi đo dựa vào mép thước động ta đọc được số “mm” và nửa “mm” của kích thước ở trên thước chính.
Bước 5: Dựa vào vạch chuẩn trên thước chính ta đọc được phần trăm “mm” trên thước phụ (giá trị mỗi vạch là 0.01 mm)
