CÔNG DỤNG THANH GÓC NGHIÊNG:
– Thanh góc nghiêng được dùng đề gá kẹp gia công chi tiết cần gia công 1 góc nghiêng nào đó.
THÔNG SỐ THANH NGHIÊNG VS-100 VERTEX:

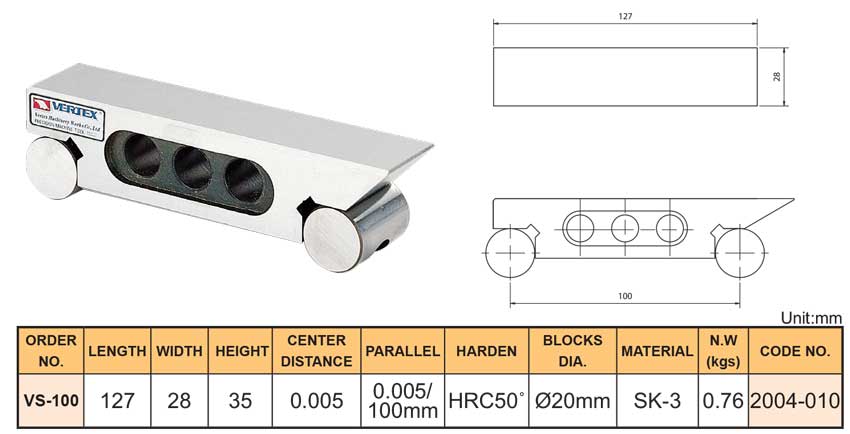

– Các thông số kích thước, kết cấu, khối lượng của thanh nghiêng được thể hiện như hình catalogue phía trên.
– Kích thước ngoài thanh nghiêng: 127*28*35mm.
– Được làm từ vật liệu đặc biệt SK3. Độ cứng cao đến 50HRC, và các bề mặt được mài đạt độ bóng cao.
– Thanh góc nghiêng VS-100 VERTEX dùng đề tạo góc nghiêng nào đó. Dùng kiểm tra hoặc gia công chi tiết.
– Kết hợp với bộ căn mẫu chính xác để tạo góc nghiêng. Quý khách có thể tra góc theo bảng mẫu, hoặc tính góc nghiêng từ công thức: tag(góc nghiêng) = chiều cao căn mẫu/100.
– Khoảng cách tâm 2 trục tạo góc nghiêng: 100mm.
– Đường kính 2 trục quay: 20mm.
– Độ chính xác của sản phẩm là: ±0.005mm.
– Độ song song của thanh nghiêng là: ±0.005/100mm.
– Độ vuông góc của thanh nghiêng là: ±0.005/100mm.
– Khối lượng sản phẩm: 0.76Kg.
– Quý khách có thể tham khảo thêm về các dòng ê tô máy mài nghiêng.
