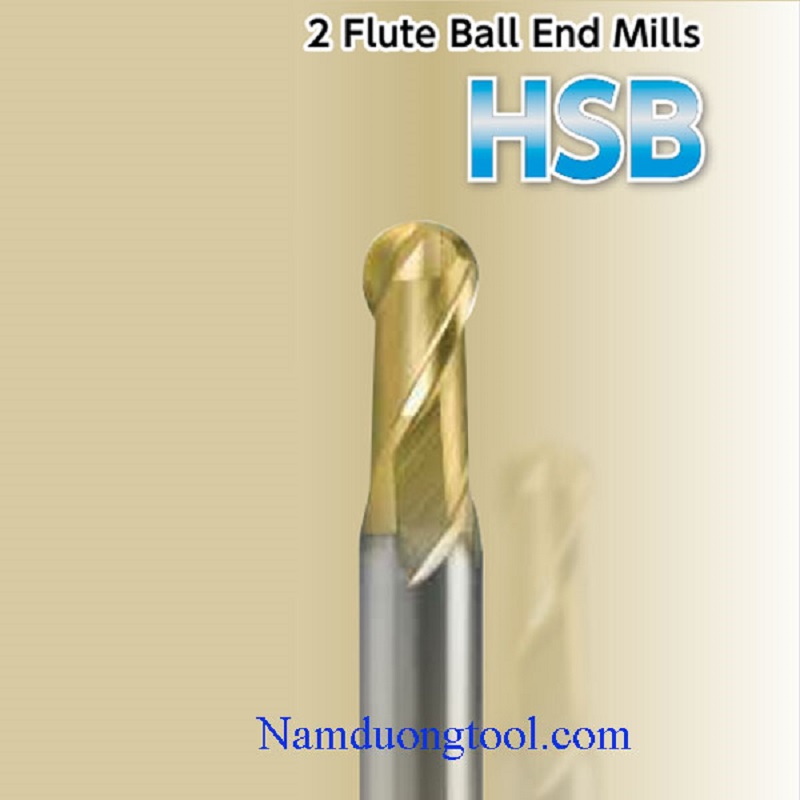

Khái niệm chung về cấu tạo của dao phay, quá trình phay được thực hiện bằng một loại dao cắt mà người ta gọi đó là dao phay. Các răng của dao phay có thể xếp đặt trên bề mặt hình trụ và cũng có thể nằm ở mặt đầu. Mỗi một răng của dao phay là một lưỡi đơn giản. Thông thường dao phay là dụng cụ cắt có nhiều răng. Nhưng đôi khi người ta sử dụng dao phay có một răng duy nhất phần cắt của dao phay được chế tạo bằng các loại vật liệu như thép cacbon, thép gió, hợp kim cứng và vật liệu sứ.
Bề mặt, lưỡi cắt và các yếu tố khác
Các bề mặt, lưỡi cắt của răng dao phay có những tên gọi sau đây:
– Mặt trước của răng là bề mặt theo đó phoi thoát ra.
– Mặt sau của răng là bề mặt hướng vào mặt cắt trong quá trình gia công.
– Lưng của răng là bề mặt tiếp giáp với mặt trước của một răng và mặt sau của răng cạnh đó. Nó có thể là mặt phẳng, gẫy khúc hoặc mặt cong.
– Mặt phẳng đầu, là mặt phẳng vuông góc với trục của dao phay.
– Mặt phẳng tâm là mặt phẳng đi qua trục của dao và một điểm quan sát trên lưỡi cắt của nó.
– Lưỡi căt là một đường tạo bởi giao tuyến của mặt trước và sau của răng.
– Lưỡi cắt chính là lưỡi cắt thực hiện công việc chính trong quá trình gia công. Ở dao phay hình trụ, lưỡi cắt chính có thể là thẳng (theo đường sinh của hình trụ) nghiêng so với đường sinh và có dạng đường xoắn ốc. Ở dao phay hình trụ không có lưỡi cắt phụ.
Đối với dao phay mặt đầu cũng giống như dao tiện người ta phân biệt:
– Lưỡi cắt chính là lưỡi cắt nghiêng một góc so với trục của dao phay.
– Lưỡi cắt phụ là lưỡi cắt nằm ở mặt đầu của dao phay;
– Lưỡi cắt chuyển tiếp là lưỡi cắt nối các lưỡi cắt chính và lưỡi cắt phụ với nhau.
Hình dạng và các yếu tố của răng
Dựa theo bề mặt mài dao phay, người ta chia kết cấu của răng ra làm hai loại:
– Răng nhọn là răng được mài theo mặt sau
– Răng tù là răng chỉ được mài theo mặt trước
Người ta phân biệt các thành phần của dao như sau:
– Chiều cao h là khoảng cách giữa lưỡi cắt và đáy của rãnh, đo trong tiết diện hướng kính vuông góc với đường tâm của dao.
– Bề rộng mặt sau của răng là khoảng cách giữa lưỡi cắt và đường giao nhau của mặt sau với lưng của răng, đo trong phương vuông góc với lưỡi cắt.
– Bước vòng của răng là khoảng cách giữa các điểm tương ứng trên lưỡi cắt của hai răng liền nhau được đo theo cung tròn với tâm nằm trên trục dao và trong mặt phẳng vuông góc với trục này.
– Bước vòng của dao phay có thể bằng nhau và cũng có thể không bằng nhau.
Lượng hớt lưng k là khoảng cách hạ thấp của đường cong hớt lưng giữa hai lưỡi cắt của hai răng kề nhau.
